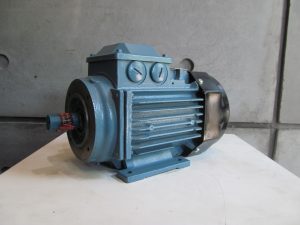

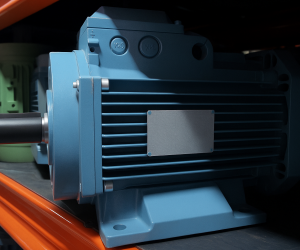

ABB سری M2BA – مدل 80MD/4

عملکرد این موتور در بخش‌های کلیدی، آن را به گزینه‌ای برتر تبدیل می‌کند. روتور قفس سنجابی سه‌فاز، با جریان القایی در میله‌های آلومینیومی یا مسی، گشتاوری اولیه بالا (حدود 2.8 برابر نامی در مدل‌های مشابه) تولید می‌کند که برای راه‌اندازی بارهای سنگین بدون نیاز به درایوهای پیچیده ایده‌آل است. بلبرینگ‌های 6204-2Z/C3، با طراحی sealed و grease-filled، اصطکاک را کاهش داده و عمر مفید را تا 20,000 ساعت افزایش می‌دهند – در مقایسه با رقبایی مانند WEG که ممکن است در نگهداری بیشتر نیاز داشته باشند، ABB با ویژگی‌های low-maintenance مانند فن‌های بهینه و یاتاقان‌های عالی، downtime را به حداقل می‌رساند. سنسورهای PTC، مقاومت را با افزایش دما تغییر می‌دهند و سیگنالی برای قطع مدار ارسال می‌کنند، که ایمنی را در برابر overload افزایش می‌دهد.

در بخش الکتریکی، ضریب توان 0.70 و جریان پایین 1.8A، کارایی را در بارهای جزئی (مانند 75% بار: کارایی حدود 80%) حفظ می‌کند، که برای طراحی سیستم‌های متغیر بار مفید است. مهندسین می‌توانند از فرمول‌های عملکرد مانند η = (P_out / P_in) × 100 برای محاسبه کارایی استفاده کنند، جایی که P_in = √3 × V × I × cos φ است – این موتور با مقادیر بهینه، تلفات را 10-15% کمتر از مدل‌های IE1 رقبا نگه می‌دارد. سیستم خنک‌کننده IC411 (خودتهویه با فن خارجی) حرارت را به طور مؤثر دفع می‌کند، و کلاس F عایق‌بندی اجازه کار مداوم S1 را بدون افت عملکرد می‌دهد.

• مدل و برند: M2BA80MD4 از ABB، نمادی از کیفیت جهانی با تمرکز بر موتورهای عمومی‌منظوره چدنی (General Purpose Cast Iron Motors).
• نوع نصب: IM2101، ترکیبی از پایه (foot-mounted) و فلنج که انعطاف‌پذیری بی‌نظیری برای ادغام در سیستم‌های متنوع ارائه می‌دهد – ایده‌آل برای مهندسین که نیاز به نصب در فضاهای محدود یا پیکربندی‌های پیچیده دارند.
• کلاس عایق‌بندی: Cl.F با دمای مجاز تا 155 درجه سانتی‌گراد و افزایش دمای ΔT80K، که دوام را در بارهای سنگین تضمین می‌کند.
• درجه حفاظت: IP55، محافظتی نفوذناپذیر در برابر گردوغبار، رطوبت و پاشش آب، برتر از بسیاری رقبا که ممکن است در محیط‌های خشن زودتر آسیب ببینند.
• ولتاژ و فرکانس نامی: 415 ولت در اتصال ستاره (Y) با 50 هرتز، سازگار با شبکه‌های برق استاندارد صنعتی جهانی.
• سرعت چرخش: 1435 دور در دقیقه (r/min)، که گشتاوری پایدار حدود 5 نیوتن‌متر (محاسبه‌شده از فرمول T = (P × 9550) / n، جایی که P توان در kW و n سرعت است) تولید می‌کند.
• توان خروجی: 0.75 کیلووات، قدرتی بهینه برای کاربردهایی مانند پمپ‌ها، فن‌ها، کمپرسورها و نوار نقاله‌ها.
• جریان نامی: 1.8 آمپر، با مصرف انرژی کم که هزینه‌ها را کاهش می‌دهد.
• ضریب توان (cos φ): 0.70، نشان‌دهنده کارایی الکتریکی بالا که تلفات را به حداقل می‌رساند.
• وزن: 17 کیلوگرم، تعادلی عالی بین استحکام و قابلیت حمل، با ابعاد استاندارد فریم 80 (ارتفاع شفت 80 میلی‌متر، طول تقریبی 250 میلی‌متر).
• بلبرینگ‌ها: 6204-2Z/C3 در هر دو انتها (Drive End و Non-Drive End)، که لرزش را جذب کرده و عملکردی نرم و بی‌صدا ارائه می‌دهند.
• حفاظت حرارتی: سنسورهای PTC-thermistors با دمای سوئیچینگ 150 درجه سانتی‌گراد، که به طور خودکار موتور را در برابر بیش‌حرارتی محافظت می‌کند.
• استاندارد: IEC 60034-1، تضمین‌کننده تطابق با الزامات بین‌المللی ایمنی و کارایی.
