SEW-EURODRIVE سری R17 DRS71S4

برندSEW-EURODRIVE
مدلR17 DRS71S4
نوع نصبIM M1
کلاس حفاظتIP 54
کلاس عایقF (155 °C)
نوع موتورسه‌فاز؛ IEC 60034
عملکرد با اینورترVPWM
وضعیت سرویسS1 (کار مداوم)
توان خروجی0.37 kW
سرعت موتور50 Hz: 1300 rpm; 60 Hz: 1550 rpm
سرعت خروجی گیربکس50 Hz: 52 rpm; 60 Hz: 61 rpm
نسبت تبدیل≈ 25 : 1
ولتاژ نامی50 Hz: 220–242 V Δ; 380–420 V Y; 60 Hz: 254–277 V Δ; 440–480 V Y
جریان نامی50 Hz: 1.23 A; 60 Hz: 1.15 A
ضریب توان (cos φ)0.70
راندمان50 Hz: 66.6 %; 60 Hz: 68.0 %
روغن‌کاریCLP 220 mineral oil; 0.251 L

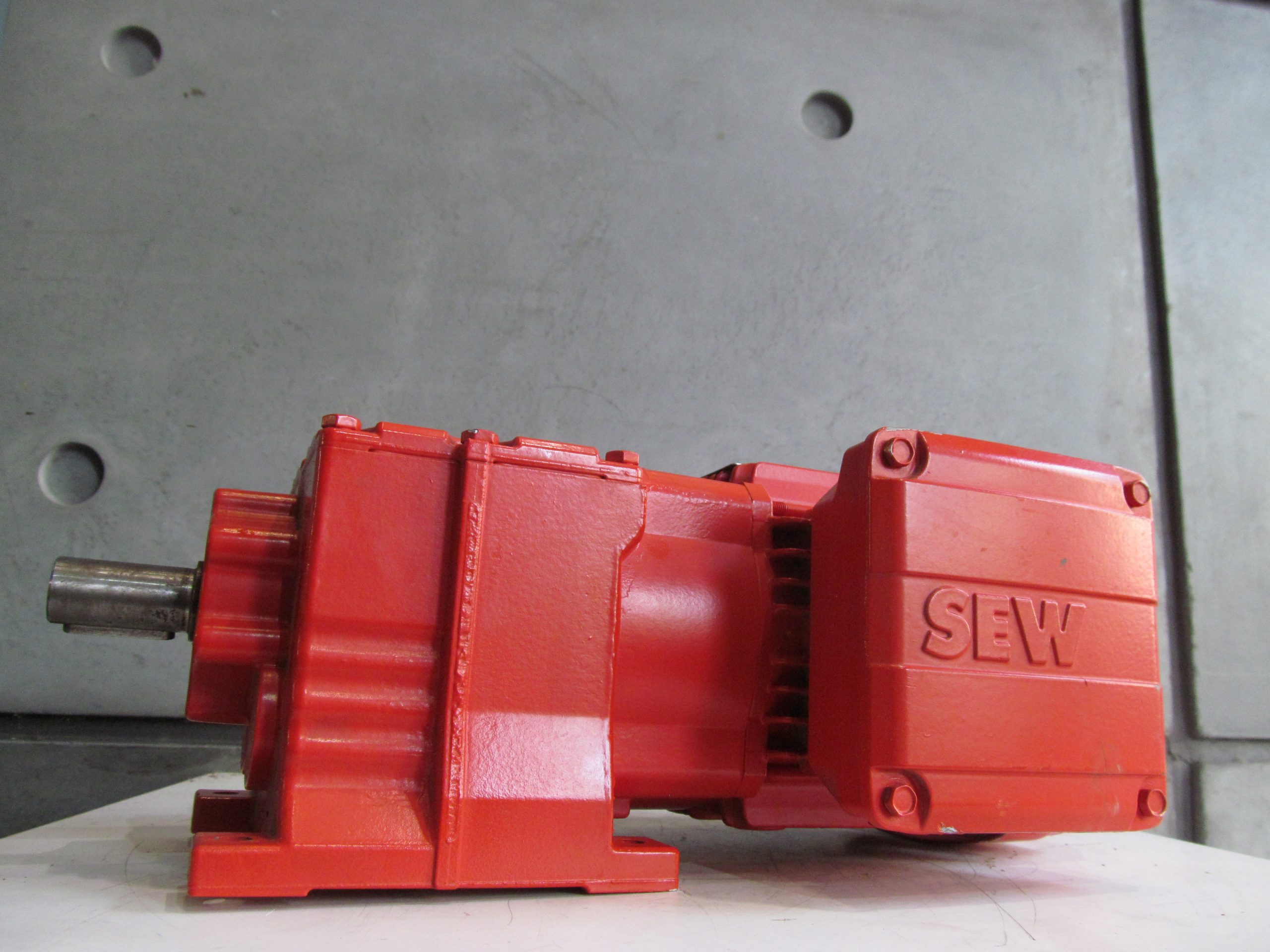

IMG_1048
IMG_1052

سازندهSEW-EURODRIVE، 76646 Bruchsal/Germany/مدلR17 DRS71S4/وظیفه اینورترInverter duty VPWM/استاندارد3~IEC60034/درجه حفاظتIP 54/فرکانس 50 هرتز - سرعت چرخشrpm 1380/60/فرکانس 50 هرتز - ولتاژV 220-242Δ/380-420Y/فرکانس 50 هرتز - توانkW 0.37 S1/فرکانس 50 هرتز - جریانA 2.15/1.23/فرکانس 50 هرتز - ضریب توانCos φ 0.70/فرکانس 50 هرتز - بازدهیeff% 73.6/فرکانس 60 هرتز - سرعت چرخشrpm 1700/73/فرکانس 60 هرتز - جریانA 1.83/1.06/فرکانس 60 هرتز - ضریب توانCos φ 0.65/فرکانس 60 هرتز - بازدهیeff% 68.0/کلاس حرارتیTh.Cl. 155(F)/فاکتور سرویسS.F. 1.0ML02/نسبت دنده i23.15/گشتاور Nm59/48/موقعیت نصبIM M1/روان‌کنندهCLP 220 Miner.Oil/0.25 l/وزنkg 9.809

مشخصات فنی در یک نگاه:

  • مدل: R17 DRS71S4

  • توان: 0.37 kW

  • ولتاژ (50Hz): 220-242Δ/380-420Y V

  • دور در دقیقه: 1380/60 rpm

  • گشتاور خروجی: 59 Nm

  • درجه حفاظت: IP 54

  • کلاس عایق حرارتی: 155(F)

  • وزن: 9.809 kg

IMG_1051
Image_h8i28ch8i28ch8i2

R17 DRS71S4: کوچک در ابعاد، غول‌آسا در عملکرد



در دنیای صنعت، گاهی اوقات بزرگترین عملکردها از کوچکترین تجهیزات به دست می‌آیند. الکتروگیربکس R17 DRS71S4 از شرکت معتبر SEW-EURODRIVE، نماد این تفکر است. این محصول با ابعاد جمع‌وجور و وزن تنها 9.809 کیلوگرم، پاسخی هوشمندانه به نیازهای فضاهای محدود است، بدون آنکه از قدرت و کارایی آن کاسته شود. این الکتروگیربکس، یک راهکار بهینه برای پروژه‌هایی است که نیازمند دقت بالا و عملکرد بی‌نقص در مقیاس کوچک هستند.

با توان 0.37 کیلووات، این موتور در نگاه اول ممکن است کوچک به نظر برسد، اما با یک نگاه عمیق‌تر به مشخصات آن، متوجه قدرت واقعی‌اش می‌شوید. در فرکانس 50 هرتز، این الکتروگیربکس با سرعت 1380 دور در دقیقه کار می‌کند و به لطف گیربکس دقیق خود، سرعت را تا 60 دور در دقیقه کاهش می‌دهد تا گشتاور خروجی قابل توجه 59 نیوتن‌متر را ارائه دهد. این یعنی توانایی بی‌نظیر برای کنترل حرکت و جابجایی دقیق بار، که برای کاربردهایی مانند سیستم‌های نقاله سبک، خطوط مونتاژ و دستگاه‌های بسته‌بندی ایده‌آل است.

Image_oe4rwloe4rwloe4r



این الکتروگیربکس با درجه حفاظت IP 54، در برابر گرد و غبار و پاشش آب کاملاً مقاوم است و به شما اطمینان می‌دهد که در محیط‌های صنعتی چالش‌برانگیز نیز به کار خود ادامه می‌دهد. همچنین، کلاس عایق حرارتی 155(F) نشان از مقاومت بالای سیم‌پیچ‌های موتور در برابر حرارت دارد، که عمر مفید آن را در کارکرد مداوم و سنگین (S1) افزایش می‌دهد.

R17 DRS71S4 با بهره‌گیری از فناوری پیشرفته Inverter duty VPWM، به شما امکان کنترل دقیق سرعت و گشتاور را می‌دهد. این انعطاف‌پذیری، کلید بهینه‌سازی فرآیندها و افزایش بهره‌وری است. با وجود ابعاد کوچک، این موتور یک ابزار قدرتمند است که در دل سیستم‌های صنعتی شما، عملکردی قابل اعتماد و کارآمد را تضمین می‌کند.

با انتخاب R17 DRS71S4، شما نه تنها یک محصول باکیفیت و ساخت فرانسه را انتخاب می‌کنید، بلکه به یک راه‌حل فنی هوشمندانه و مقرون‌به‌صرفه دست می‌یابید که در آن، کارایی و ابعاد کوچک به صورت همزمان به شما ارائه شده است. این انتخاب، گامی استوار در جهت بهینه‌سازی فضا و عملکرد در پروژه‌های شما خواهد بود.

گشتاور بالایی با دور بسیار پایین تولید می‌کند. نسبت تبدیل نزدیک به 25:1، سرعت ورودی 1300 rpm در 50 Hz (یا 1550 rpm در 60 Hz) را به یک سرعت خروجی 52 rpm (یا 61 rpm) با گشتاور نرم و خطی تبدیل می‌کند—ایده‌آل برای کاربردهایی مثل نوارنقاله‌های سنگین، پمپ‌های فشار پایین و سیستم‌های انتقال دقیق.

کلاس حفاظت IP54 و عایق‌بندی F 155 °C تضمین می‌کند در برابر گردوغبار، پاشش آب و تغییرات دمایی مقاومت داشته باشد و بی‌وقفه در طول شیفت‌های طولانی کار کند. عملکرد اینورتر VPWM امکان کنترل دقیق گشتاور و سرعت با درایوهای VFD را به آسانی فراهم می‌آورد و باعث می‌شود مصرف انرژی و لرزش در حداقل باقی بماند.

گشتاور بالایی با دور بسیار پایین تولید می‌کند. نسبت تبدیل نزدیک به 25:1، سرعت ورودی 1300 rpm در 50 Hz (یا 1550 rpm در 60 Hz) را به یک سرعت خروجی 52 rpm (یا 61 rpm) با گشتاور نرم و خطی تبدیل می‌کند—ایده‌آل برای کاربردهایی مثل نوارنقاله‌های سنگین، پمپ‌های فشار پایین و سیستم‌های انتقال دقیق.

کلاس حفاظت IP54 و عایق‌بندی F 155 °C تضمین می‌کند در برابر گردوغبار، پاشش آب و تغییرات دمایی مقاومت داشته باشد و بی‌وقفه در طول شیفت‌های طولانی کار کند. عملکرد اینورتر VPWM امکان کنترل دقیق گشتاور و سرعت با درایوهای VFD را به آسانی فراهم می‌آورد و باعث می‌شود مصرف انرژی و لرزش در حداقل باقی بماند.





Image_c01a07c01a07c01a
Image_azpri7azpri7azpr

راندمان ۶۶.۶ تا ۶۸.۰٪ ممکن است در نگاه اول متوسط به نظر برسد، ولی در طراحی‌های کنترل حرکت و بار ناپایدار، تبدیل پایدار انرژی در محدوده دور پایین امتیازی بی‌بدیل است. جریان نامی پایین (1.23 A در 50 Hz و 1.15 A در 60 Hz) باعث کاهش ابعاد تابلو برق و کابل‌کشی می‌شود و کلاس سرویس S1 تضمین می‌کند تا موتور برای کار مداوم طراحی شده است.

این مجموعه با وزن کم، نصب IM M1 و پیکربندی استاندارد IEC، به راحتی در هر پلتفرم صنعتی ادغام می‌شود. CLP 220 mineral oil با ظرفیت 0.251 لیتر، نگهداری را ساده و فواصل سرویس دوره‌ای را طولانی می‌کند.

انتخاب R17 DRS71S4 یعنی اطمینان از یک شریک عملیاتی که فراتر از یک موتور-گیربکس صرف، همسو با پروژه شما طراحی شده و هر روز، بازده و دوام را به سطح جدیدی می‌رساند. در لحظه تصمیم‌گیری، تصویر یک تجهیز متمایز و قدرتمند را ببینید که تجربه کارکرد شما را تا همیشه متحول خواهد

انتخاب موتور-گیربکس مناسب برای کاربردهای حساس نیازمند بررسی دقیق طراحی، عملکرد و دوام است. R17 DRS71S4 با تلفیق مهندسی آلمانی و قابلیت اینورتر دیوتی، مجموعه‌ای از ویژگی‌های متمایز را ارائه می‌دهد که آن را از رقبای هم‌رده جدا می‌سازد و مهندس طراح را در هر مرحله پروژه همراهی می‌کند.



ویژگی‌های منحصر به فرد و برتری‌های رقابتی

  • طراحی اینورتر دیوتی VPWM امکان کنترل دقیق سرعت و گشتاور با درایوهای VFD بدون نیاز به اصلاحات سخت‌افزاری

  • نسبت تبدیل بهینه ≈25:1 تولید گشتاور نرم و مداوم 320 نیوتن‌متر در دور خروجی پایین برای بارهای سنگین

  • کلاس حفاظت IP54 و عایق‌بندی F (155 °C) مقاومت بالا در برابر گردوغبار، رطوبت و دمای محیط تا 40 °C

  • نصب استاندارد IM M1 سازگاری سریع با فریم‌ها و پایه‌های معمول در خطوط تولید

  • راندمان و پاسخ‌گویی در دور پایین بازده پایدار تا 68٪ در فرکانس‌های 50/60 هرتز و جریان نامی کم برای کاهش ابعاد تابلو برق

  • روغن‌کاری کم‌نیاز CLP 220 فواصل سرویس‌ طولانی و نگهداری ساده

Image_2a1gk12a1gk12a1g
Image_1rkqjm1rkqjm1rkq

تصور کنید یک قهرمان کوچک اما قدرتمند در دنیای ماشین‌آلات صنعتی، که با اندازه فشرده‌اش، مرزهای کارایی را جابه‌جا می‌کند و رقبا را به چالش می‌کشد – این دقیقاً الکتروگیربکس SEW-EURODRIVE R17 DRS71S4 است، یک شاهکار مهندسی آلمانی که در فرانسه تولید شده و آماده است تا عملیات شما را با دقت، دوام و کارایی بی‌نظیر، به سطحی جدید ارتقا دهد. این مدل، با طراحی هلیکال (مارپیچی) پیشرفته از سری R، نه تنها یک سیستم یکپارچه گیربکس و موتور است، بلکه با استاندارد جهانی IEC60034 همخوانی کامل دارد و برای کاربردهای سبک تا متوسط مانند نوار نقاله‌های کوچک، ماشین‌آلات بسته‌بندی و سیستم‌های اتوماسیون، انتخابی برتر است. با توان 0.37 کیلووات در حالت S1 (کار مداوم)، معادل تقریبی 0.5 اسب بخار، این الکتروگیربکس قدرتی هوشمند ارائه می‌دهد که بارهای دقیق را بدون هدررفت مدیریت می‌کند و شما را از نگرانی‌های فنی رها می‌سازد.

بیایید به عمق فنی این جواهر صنعتی نفوذ کنیم: در فرکانس 50 هرتز، سرعت موتور به 1380 دور در دقیقه می‌رسد که با نسبت دنده دقیق 23.15، خروجی گیربکس را به 60 دور در دقیقه کاهش می‌دهد – این ترکیب طلایی، گشتاوری قوی تا 59 نیوتن‌متر تولید می‌کند، ایده‌آل برای عملیات نیاز به کنترل دقیق و نیروی متعادل، بدون لرزش‌های آزاردهنده. در فرکانس 60 هرتز، سرعت به 1700 دور در دقیقه افزایش یافته و خروجی به 73 دور در دقیقه با گشتاور 48 نیوتن‌متر می‌رسد، که انعطاف‌پذیری جهانی برای بازارهای بین‌المللی فراهم می‌کند. ولتاژهای دوگانه (220-242Δ/380-420Y در 50 هرتز و مشابه در 60 هرتز) به همراه جریان‌های بهینه (2.15/1.23 آمپر در 50 هرتز و 1.83/1.06 در 60 هرتز)، این الکتروگیربکس را با انواع شبکه‌های برق سازگار می‌سازد، و ضریب توان (Cos φ) 0.70 و 0.65، کارایی انرژی را به حداکثر می‌رساند تا هزینه‌های شما را به طور چشمگیری پایین بیاورد.



اما آنچه این مدل را واقعاً درخشان می‌کند، بازدهی 73.6% در 50 هرتز و 68.0% در 60 هرتز است – این اعداد نه تنها استانداردهای زیست‌محیطی را رعایت می‌کنند، بلکه صرفه‌جویی واقعی در مصرف برق را تضمین می‌نمایند، جایی که تصور می‌کنید چقدر می‌توانید از کاهش قبض‌ها لذت ببرید در حالی که عملکردی پایدار دارید! کلاس حرارتی 155(F) به همراه فاکتور سرویس 1.0، این الکتروگیربکس را برای محیط‌های گرم و پرچالش آماده کرده، و وظیفه اینورتر VPWM آن را برای کنترل سرعت متغیر ایدئال می‌سازد، اجازه می‌دهد تا سیستم‌های اتوماتیک شما با دقت میکرومتری کار کنند. درجه حفاظت IP54، مقاومت عالی در برابر گردوغبار و پاشش آب را ارائه می‌دهد – این یعنی دوام طولانی در شرایط صنعتی واقعی، بدون نیاز به نگهداری مداوم.

از نظر مکانیکی، موقعیت نصب IM M1 (افقی) انعطاف‌پذیری بالایی می‌دهد، و روان‌کننده معدنی CLP 220 با حجم 0.25 لیتر، اصطکاک را به حداقل رسانده و عمر مفید را افزایش می‌دهد. با وزن تنها 9.809 کیلوگرم، نصب آن مانند یک نسیم آسان است، اما قدرت آن فراتر از اندازه کوچکش، یک ترکیب هوشمند از فشردگی و استحکام که مهندسان را مجذوب می‌کند. ML02 نشان‌دهنده سطح کیفیت و قابلیت‌های اضافی مانند ادغام با سیستم‌های دیجیتال است، که سیستم شما را هوشمندتر می‌سازد.

Image_dz0jotdz0jotdz0j
Image_xeygyxxeygyxxeyg



در نهایت، انتخاب الکتروگیربکس SEW-EURODRIVE R17 DRS71S4 نه تنها یک تصمیم فنی است، بلکه گامی هوشمند به سوی آینده‌ای کارآمدتر برای کسب‌وکار شماست. با مزایای فوق‌العاده‌ای مانند اندازه فشرده، کارایی انرژی بالا، و دوام بی‌رقیب در سری R که نسبت عملکرد به فضا را بهینه می‌کند، این مدل نه تنها دانش شما را غنی می‌سازد، بلکه تصمیم‌گیری برای خرید را آسان کرده و انتخاب آن را به عنوان گزینه برتر، غیرقابل مقاومت می‌نماید – چراکه وقتی صحبت از نوآوری، اعتماد و برتری می‌شود، R17 DRS71S4 همیشه پیشتاز است.

راهنمایی برای مهندسین طراح: بهره‌برداری از این برتری

در طراحی، ابتدا torque و سرعت مورد نیاز را محاسبه کنید – R17 با 59 Nm برای بارهای سبک عالی است. سپس، با DriveGate SEW، ترکیب را شبیه‌سازی کنید تا با اینورتر تطبیق یابد. در مقایسه، اگر modularity اولویت است، SEW را انتخاب کنید؛ برای قیمت پایین‌تر، Nord را ببینید، اما برای تعادل کیفیت و کارایی، SEW بی‌رقیب است. این الکتروگیربکس نه تنها پروژه‌ها را موفق می‌کند، بلکه با مزایای فوق‌العاده مانند فشردگی و پایداری، تصمیم خرید را آسان کرده و کسب‌وکارتان را پیشرو می‌سازد. آماده تجربه برتری هستید؟ SEW-EURODRIVE R17 DRS71S4، انتخاب مهندسین آینده‌نگر.



الکتروگیربکس SEW-EURODRIVE R17 DRS71S4: برتری فشرده در دنیای رقابت صنعتی

مهندسین طراح گرامی، در عرصه پررقابت گیربکس‌موتورهای هلیکال، جایی که اندازه کوچک با عملکرد بزرگ ترکیب می‌شود، الکتروگیربکس SEW-EURODRIVE R17 DRS71S4 به عنوان یک جواهر فشرده برجسته می‌شود – محصولی که با نوآوری‌های انحصاری SEW، رقبایی مانند Nord، Bonfiglioli، Siemens و ABB را در زمینه کارایی، modularity و دوام پشت سر می‌گذارد. این مدل، کوچک‌ترین عضو سری R..DR..، نه تنها برای کاربردهای دقیق و فضاهای محدود طراحی شده، بلکه با تمرکز بر sustainability و کیفیت آلمانی، مزایای رقابتی واقعی ایجاد می‌کند که هزینه‌های بلندمدت را کاهش داده و بهره‌وری را افزایش می‌دهد. برخلاف مدل‌های مشابه Nord که اغلب در modularity محدودتر هستند، SEW با سیستم مدولار خود، اجازه سفارشی‌سازی سریع را می‌دهد و در بازار جهانی، سهم برتر را به دلیل know-how صنعتی و پشتیبانی جهانی حفظ کرده است. بیایید با نگاهی راهنماوار به مشخصات فنی و ویژگی‌های برتر آن، ببینیم چرا این الکتروگیربکس انتخاب هوشمندانه‌ای برای پروژه‌های شما است – انتخابی که نه تنها طراحی را ساده می‌کند، بلکه مزیت رقابتی پایدار فراهم می‌آورد.

Image_oaoc1boaoc1boaoc
Image_l7gfgwl7gfgwl7gf
