ABB سری M3KP – مدل 100LB 4 (Explosion-proof)

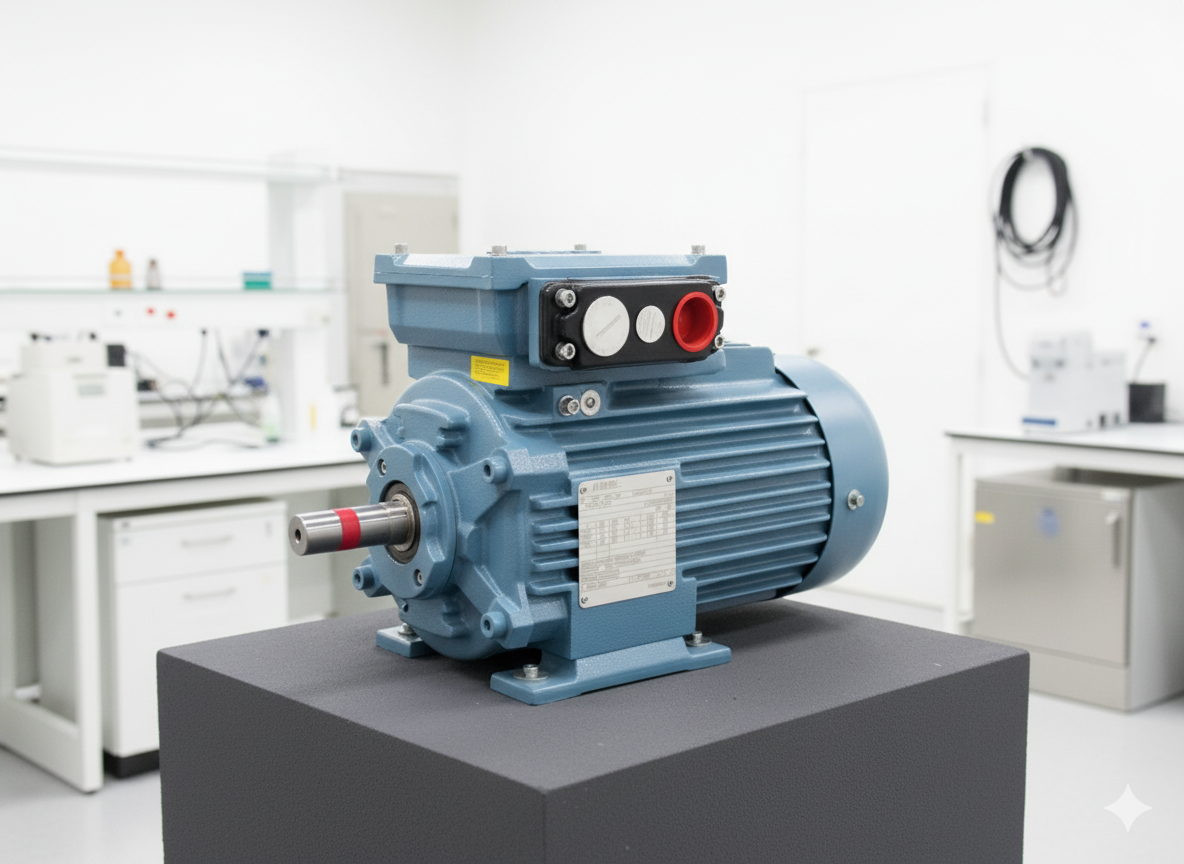

Image_ktg46mktg46mktg4 (1)

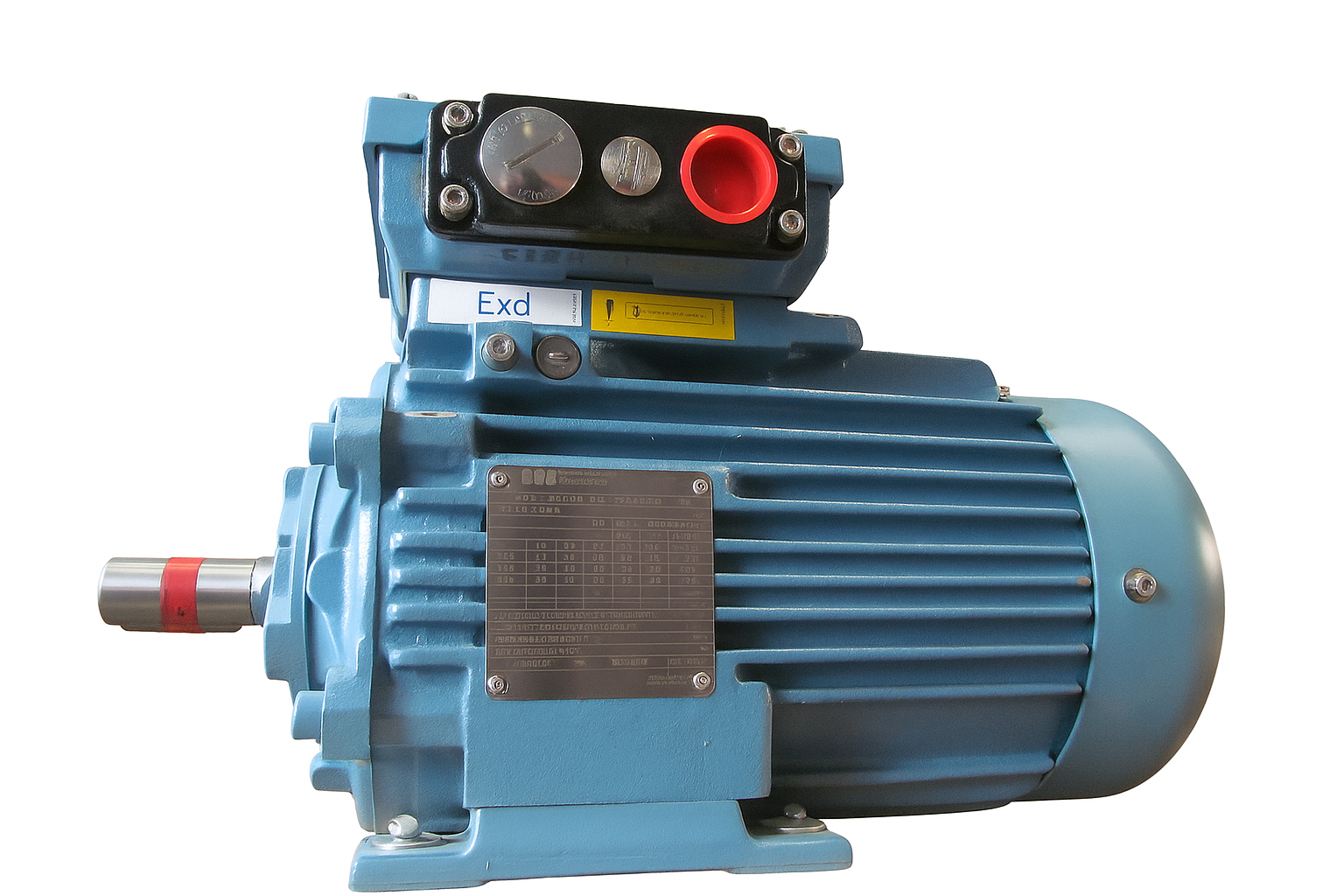

ChatGPT Image Aug 10, 2025, 03_16_12 PM
نوع موتورABB سری M3KP – مدل 100LB 4 (Explosion-proof)
حفاظت انفجاریEx de IIB T4 Gb
توان خروجی3.00 kW
ولتاژ کاری230 V Δ / 400 V Δ / 690 V Y (50 Hz)
فرکانس کاری50 Hz
سرعت چرخش1442–1444 rpm
جریان مصرفی9.00 A (230 V Δ) / 5.20 A (400 V Δ) / 3.05 A (690 V Y)
ضریب توان (cos φ)0.82
راندمان85.5 % (100 % بار) – 87.5 % (75 % بار) – 86.9 % (50 % بار)
کلاس عایق‌بندیF
کلاس حفاظتIP55
نوع بهره‌برداریS1 (پیوسته)
یاتاقان‌ها6206-2Z/C3
وزن24 kg

در محیط‌های پرخطر که کوچک‌ترین جرقه می‌تواند فاجعه بسازد، شما نیازمند موتوری هستید که نه‌تنها قوی و کارآمد باشد، بلکه از هر نظر ایمنی انفجاری را تضمین کند. ABB سری M3KP – مدل 100LB 4 با گواهی Ex de IIB T4 Gb، پاسخی‌ست بی‌رقیب به نیازهای صنایع پتروشیمی، پالایشگاه‌ها و هر فضای قابل اشتعال. بدنه‌ای تماماً ضدانفجار در کنار حفاظت IP55، بدان معناست که ذرات معلق یا رطوبت هیچ‌گاه مانع عملکرد بی‌وقفه‌ی این موتور نمی‌شوند.

راندمان 86.9 تا 87.5 درصد، ترکیب قدرت 3 کیلووات و جریان مصرفی بهینه، حکایت از مهندسی دقیق ABB دارد که هر وات برق را به حداکثر گشتاور و کمترین اتلاف حرارتی تبدیل می‌کند. کلاس عایق F و یاتاقان‌های C3، موتور را در برابر دماهای بالا و لرزش‌های صنعتی بیمه می‌کنند تا در سرویس مداوم S1، ضامن ثبات و دوام بلامنازع سیستم شما باشد.

اگر به‌دنبال قلبی ایمن، پرقدرت و فوق‌العاده کم‌مصرف برای تجهیز خطوط حساس‌تان هستید—این موتور، همان انتخابی است که امنیت، کارایی و آرامش خاطر را در کنار هم به ارمغان می‌آورد.

حفاظت انفجاری بی‌رقیب

با گواهی Ex de IIB T4 Gb، این موتور استانداردهای سخت‌گیرانه‌ی ضدانفجار را در صنایع پتروشیمی و نفت و گاز پاس می‌کند. بدنه کاملاً بسته و طراحی ضدجرقه، هرگونه ریسک اشتعال‌زایی را به صفر می‌رساند و امنیت عملیات شما را تضمین می‌کند.

راندمان بالای IE3 و صرفه‌جویی انرژی

راندمان 85.5 – 87.5٪ در نقاط بار مختلف، هر وات برق را به حداکثر گشتاور تبدیل می‌کند. این سطح بهره‌وری در سرویس مداوم (S1) باعث کاهش محسوس هزینه برق و اتلاف حرارتی می‌شود و بازگشت سرمایه شما را شتاب می‌بخشد.

تطبیق‌پذیری ولتاژ و فرکانس جهانی

کارکرد در ولتاژهای 230 V Δ، 400 V Δ و 690 V Y با فرکانس 50 Hz، امکان نصب یکسان در شبکه‌های برق ایران، اروپا و حوزه خلیج فارس را فراهم می‌آورد. یک موتور، چند زیرساخت: کاهش هزینه‌های تابلو و ترانسفورماتور.

مقاومت محیطی با IP55 و عایق‌بندی کلاس F

بدنه با حفاظت IP55 در برابر گرد و غبار و پاشش آب، به‌علاوه‌ی عایق کلاس F تا دمای داخلی 155 °C، موتور را برای سخت‌ترین شرایط صنعتی آماده می‌سازد. بی‌وقفه کار کنید، بدون نگرانی از فرسایش حرارتی یا نفوذ ذرات معلق.

بلبرینگ‌های C3 – لرزش حداقلی و عمر مکانیکی طولانی

یاتاقان‌های 6206-2Z/C3 لرزش را به حداقل می‌رسانند، اصطکاک داخلی را کاهش می‌دهند و عمر مفید تجهیزات چرخنده را تا 30٪ افزایش می‌دهند. عملکرد نرم و بی‌صدا حتی تحت بار سنگین را تضمین کنید.

 نصب و نگهداری آسان

طراحی فریم استاندارد B3 و توزیع وزن متعادل (24 kg) زمان نصب را کوتاه و ریسک خطای نصاب را کاهش می‌دهد. دسترسی سریع به ترمینال باکس و قابلیت سرویس دوره‌ای بدون باز شدن کامل بدنه، هزینه‌های نگهداری را به حداقل می‌رساند.

پشتیبانی جهانی و تامین قطعات

شبکه گسترده نمایندگی‌ها و انبارهای قطعات یدکی ABB در سراسر جهان، نیاز شما به تعمیر و تعویض قطعات را در کمترین زمان ممکن برآورده می‌کند. اطمینان از پایداری بلندمدت خط تولید با پشتیبانی مطمئن.

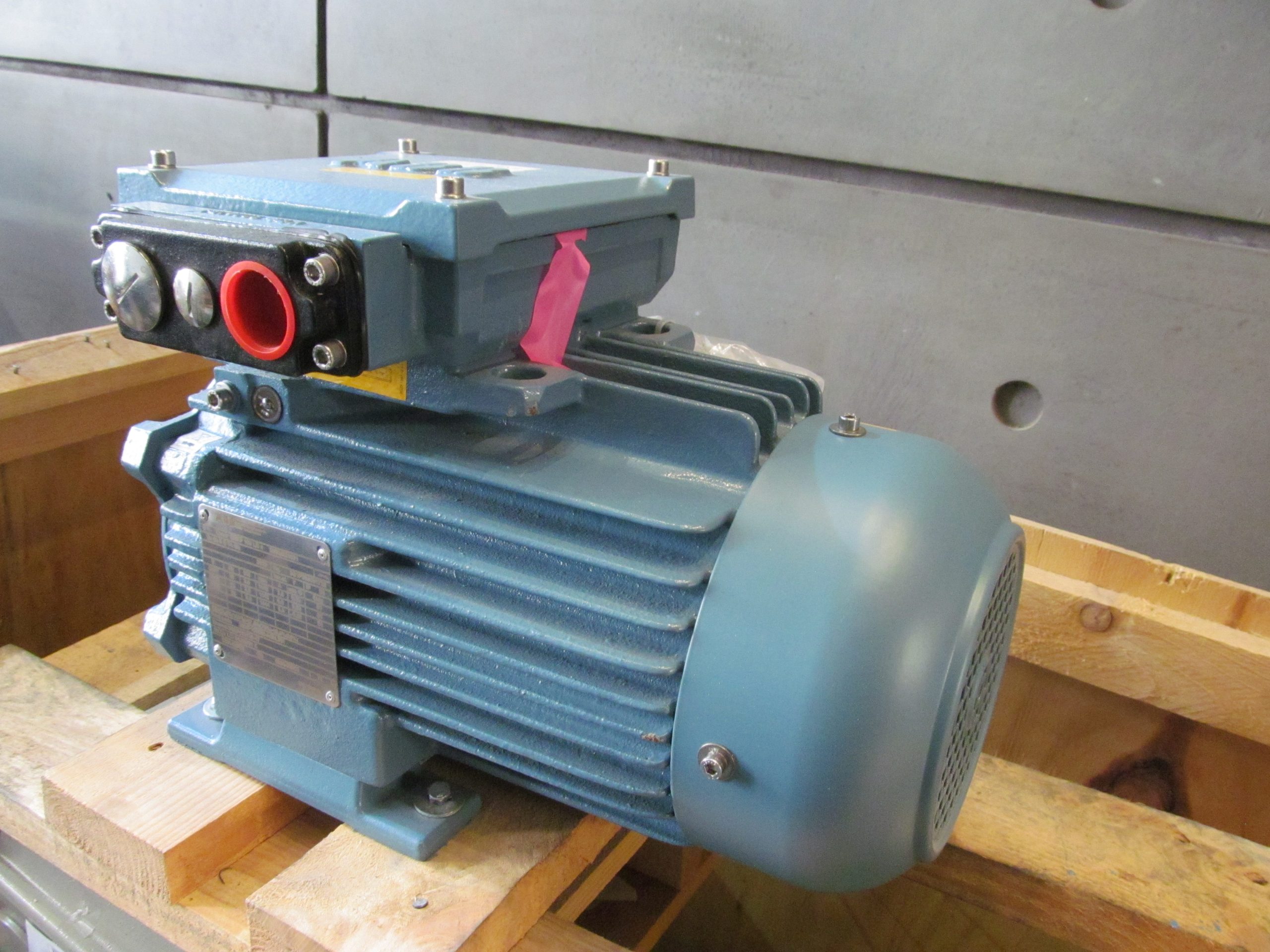

IMG_0923

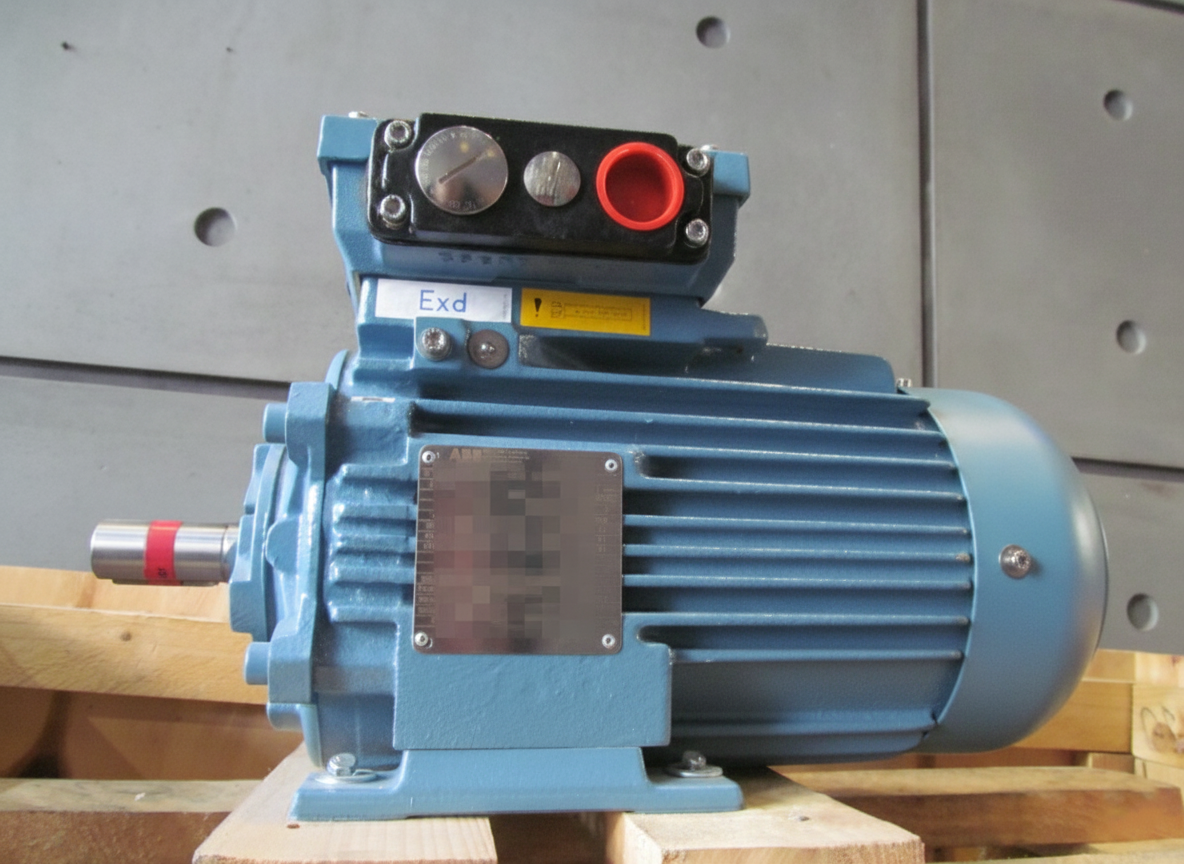

Image_h9lebxh9lebxh9le

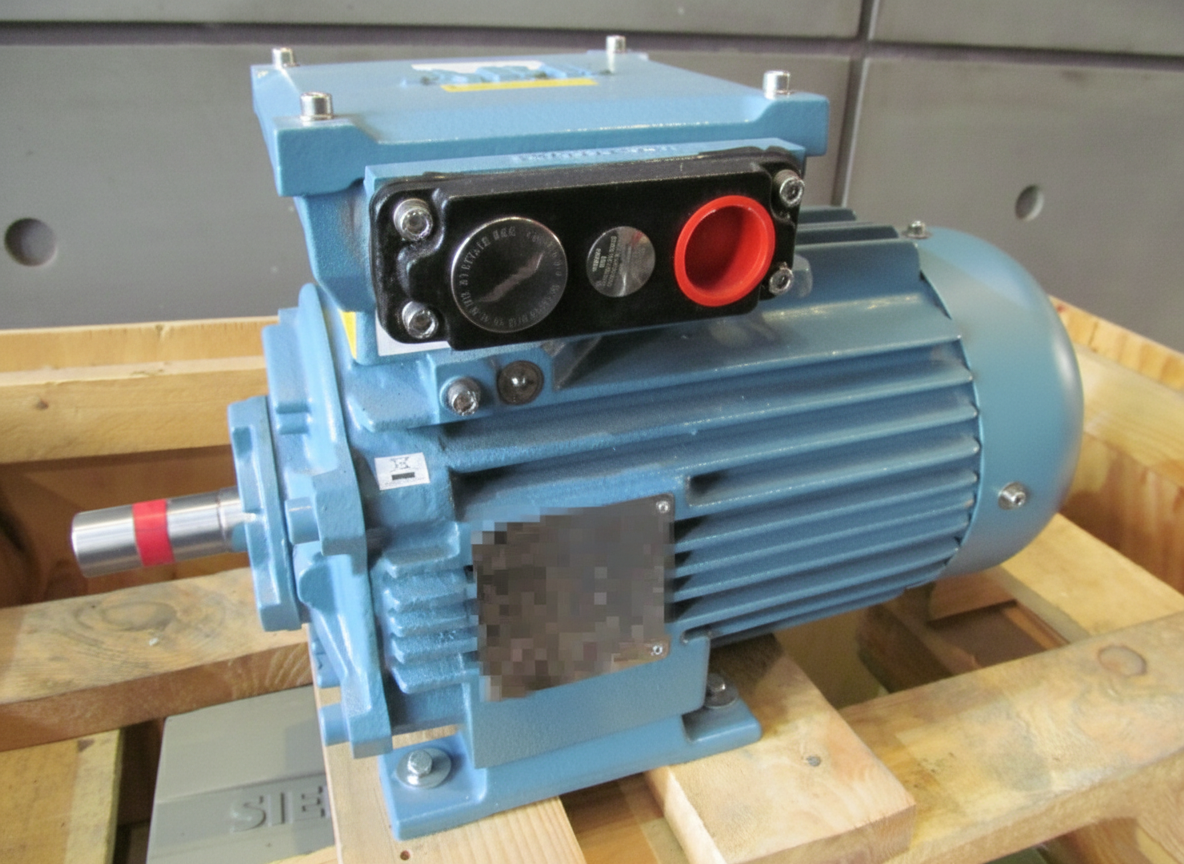

Image_yjf4a9yjf4a9yjf4

مشاوره تخصصی و سفارش الکتروموتور صنعتی

اگر به‌دنبال انتخابی مطمئن برای خطوط تولید، سیستم‌های انتقال یا ماشین‌آلات صنعتی هستید، ما آماده‌ایم تا با ارائه مشخصات دقیق، مشاوره فنی و معرفی مدل‌های متناسب با نیازتان، مسیر انتخاب را برایتان هموار کنیم.

هر موتور معرفی‌شده در سایت، با دقت و بر اساس کاربردهای واقعی صنعتی انتخاب شده‌است. اما موجودی ما فراتر از لیست‌های عمومی است. اگر موتور خاصی مد نظر دارید یا در حال جایگزینی تجهیزی هستید، کافیست تصویر پلاک آن را برای ما ارسال کنید تا مشخصات فنی، جایگزین‌های موجود و پیشنهادات بهینه را طبق همین ساختار برایتان آماده کنیم.



📩 راه‌های ارتباطی برای دریافت مشاوره و استعلام موجودی:

  • ایمیل:

  • واتس‌اپ:

  • واحد فروش بازرگانی: ۳-۳۳۹۶۱۱۳۱

  • واحد فروش داخلی: ۶-۳۳۹۶۱۱۳۴

  • وب‌سایت:

با ما تماس بگیرید تا انتخابتان، نه‌تنها دقیق بلکه هوشمندانه باشد. ما کنار شما هستیم تا هر موتور، دقیقاً همان چیزی باشد که باید باشد.
مشخصهمقدار (۵۰ هرتز)مقدار (۶۰ هرتز)توضیحات
قدرت نامی (kW)۳.۰۳.۵توان خروجی S1؛ برای ~۴ اسب بخار. فرمول گشتاور: T (Nm) = (۳ × ۹۵۵۰) / ۱۴۴۰ ≈ ۱۹.۹. مناسب پمپ/فن در محیط انفجاری.
سرعت نامی (RPM)۱۴۴۰۱۷۵۰۴ قطب؛ سرعت متوسط برای تعادل. slip ~۳% طبیعی؛ با VFD تا ۲۰۰۰ RPM.
ولتاژ نامی (V)۲۳۰ Δ / ۴۰۰ Δ / ۶۹۰ Y۲۶۵ Δ / ۴۶۰ Δ / ۸۰۰ Yسه‌فاز؛ اتصال Δ/Y. تحمل ±۱۰%؛ سازگار صنایع نفت/گاز.
فرکانس (Hz)۵۰۶۰دوفرکانسه؛ با VFD تا ۴۰۰ Hz.
جریان نامی (A)۹.۰ (۲۳۰ V Δ) / ۵.۲ (۴۰۰ V Δ) / ۳.۰ (۶۹۰ V Y)۸.۰ (۲۶۵ V Δ) / ۴.۶ (۴۶۰ V Δ) / ۲.۷ (۸۰۰ V Y)بسته به اتصال؛ PF در محاسبات کابل.
ضریب توان (cos φ)۰.۸۲۰.۸۰بهره‌وری الکتریکی؛ با PFC تا ۰.۹۵.
راندمان (%)۸۵.۵ (۱۰۰% بار) / ۸۷.۵ (۷۵%) / ۸۶.۹ (۵۰%)۸۶.۰ (۱۰۰%) / ۸۸.۰ (۷۵%) / ۸۷.۰ (۵۰%)IE2/IE3؛ صرفه‌جویی ۱۰% vs IE1. IEC 60034-2-1.
گشتاور نامی (Nm)۱۹.۹۱۹.۰برای استارت مکرر (۲.۵x)؛ بار اینرسی متوسط.
گشتاور راه‌اندازی (x نامی)۲.۵-۳.۰۲.۵-۳.۰بدون استارتر؛ VFD نرم می‌کند.
اندازه فریم۱۰۰ LB (طول B)۱۰۰ LBارتفاع شفت ۱۰۰ mm؛ ابعاد ~۳۵۰x۱۶۰x۲۲۰ mm.
درجه حفاظتIP55IP55مقاوم آب/گرد؛ Ex de IIB T4 Gb برای انفجار.
کلاس عایقF (۱۵۵°C)F (۱۵۵°C)ΔT ۸۰K؛ محیط تا ۴۰°C، ارتفاع <۱۰۰۰ m.
نوع خنک‌کاریIC411 (هوا طبیعی)IC411فن داخلی؛ صدا <۷۵ dB.
نوع نصبIM B3 (پایه) / B5/B14/B34IM B3 / B5/B14/B34فریم ۱۰۰؛ آسان برای صنعتی.
وزن (kg)۲۴۲۴چدنی؛ حمل متوسط.
یاتاقان‌ها (DE/NDE)۶۲۰۶-۲Z/C3 / ۶۲۰۵-۲Z/C3۶۲۰۶-۲Z/C3 / ۶۲۰۵-۲Z/C3C3 clearance؛ عمر >۳۰,۰۰۰ h، روغن‌کاری سالانه.
دمای محیط (°C)-۱۵ تا +۴۰-۱۵ تا +۴۰derating ۱% per °C بالای ۴۰.
استانداردIEC 60034-1 / ATEX 94/9/ECIEC 60034-1 / ATEX 94/9/ECCE/RoHS؛ VSD سازگار، گواهی KEMA KEUR.
کد محصول نمونه3GKP102520-ADH3GKP102520-ADHبسته ولتاژ؛ سری M3KP ۱۰۰/۴.
کاربردهای اصلیپمپ سانتریفیوژ/فن صنعتی/کمپرسور/نوار نقاله در محیط انفجاریپمپ/فن/کمپرسور۲۴/۷ در پتروشیمی/نفت و گاز؛ Industry 4.0 با سنسور اختیاری.
