الکتروموتور ABB M3AA 100LMB/4 | 1.5kW IE3 + قیمت و مشخصات متوسط

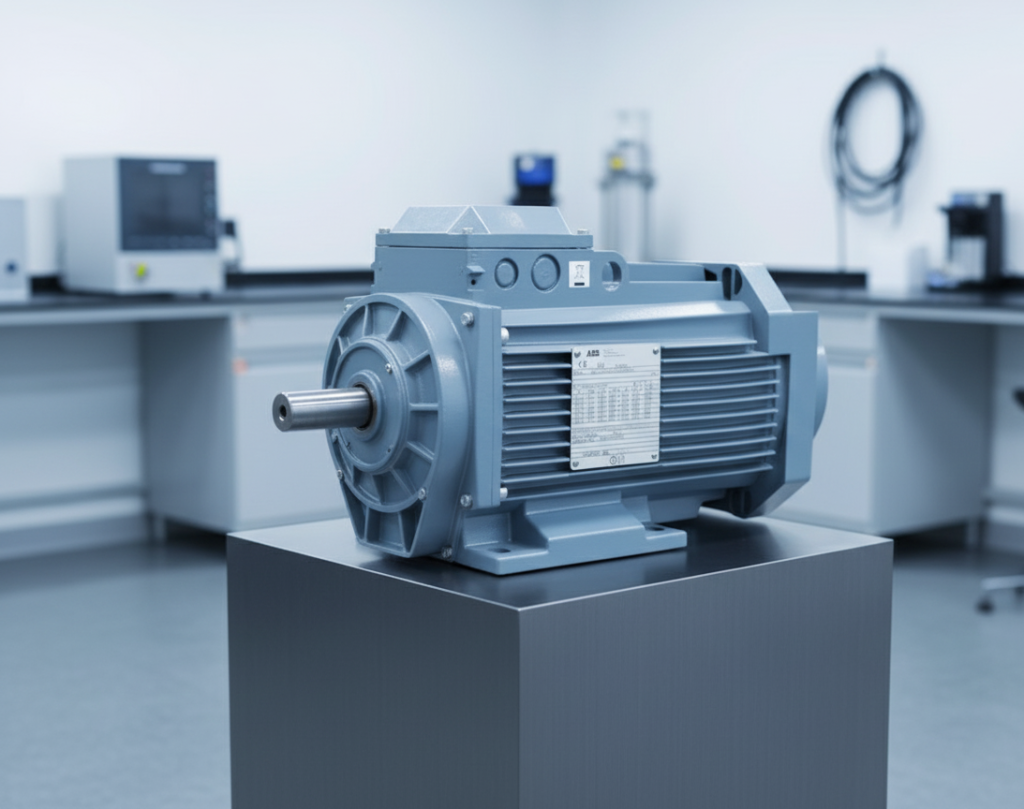

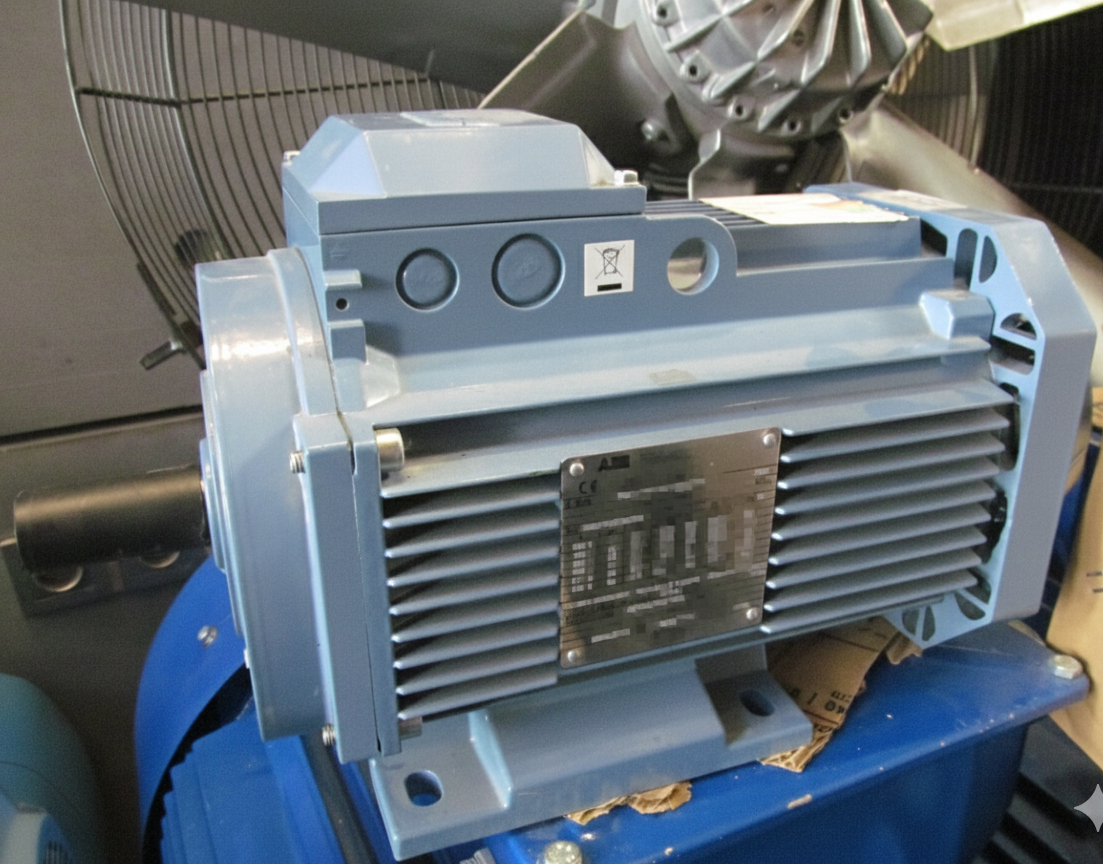

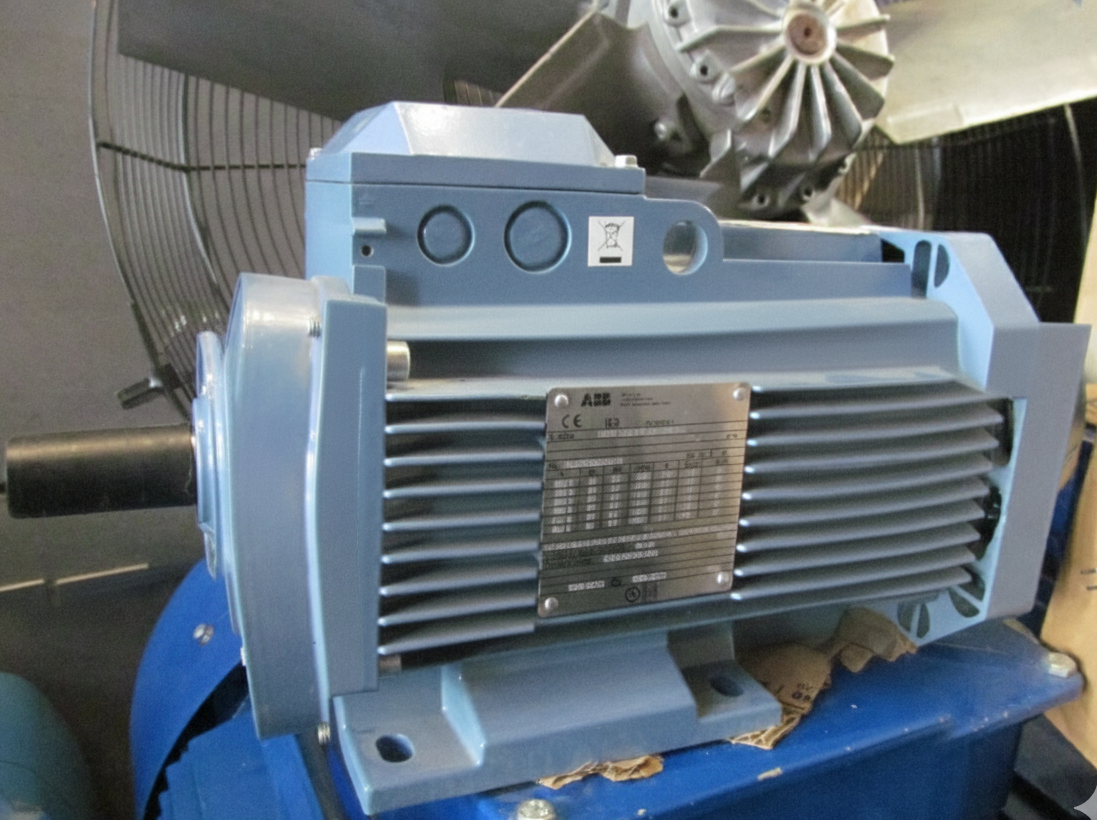

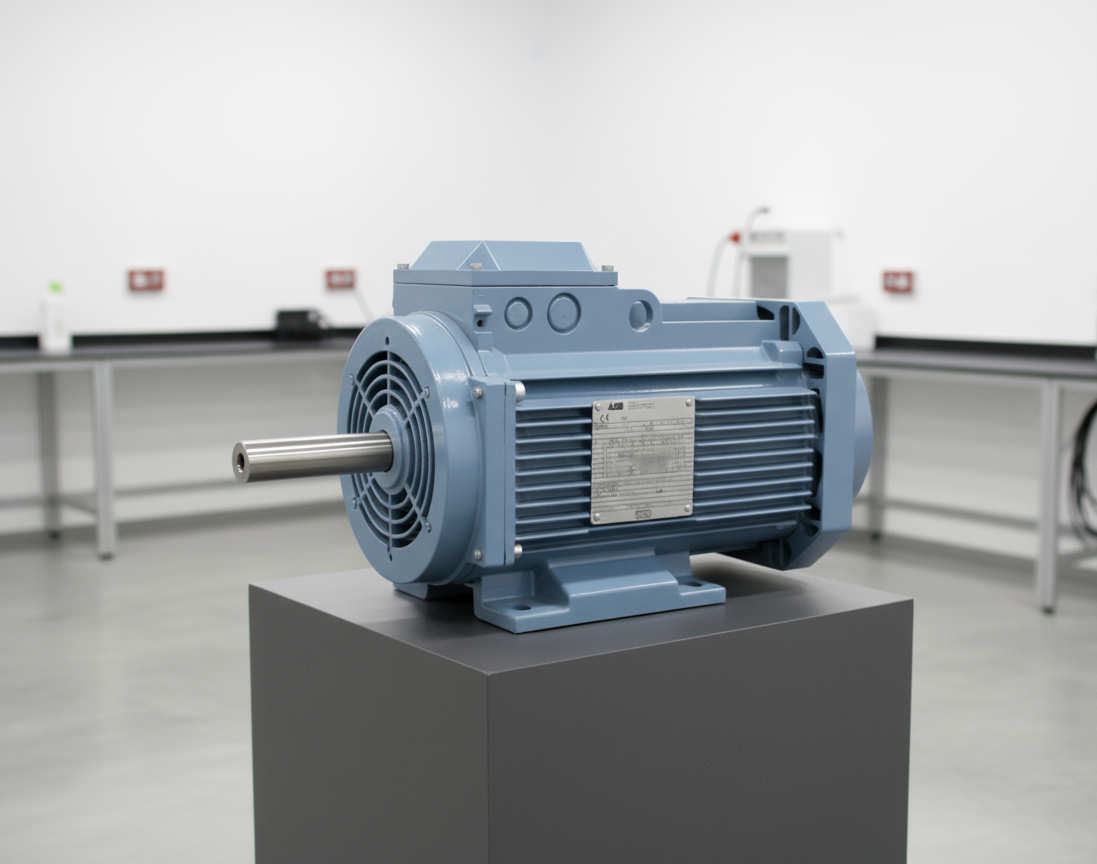

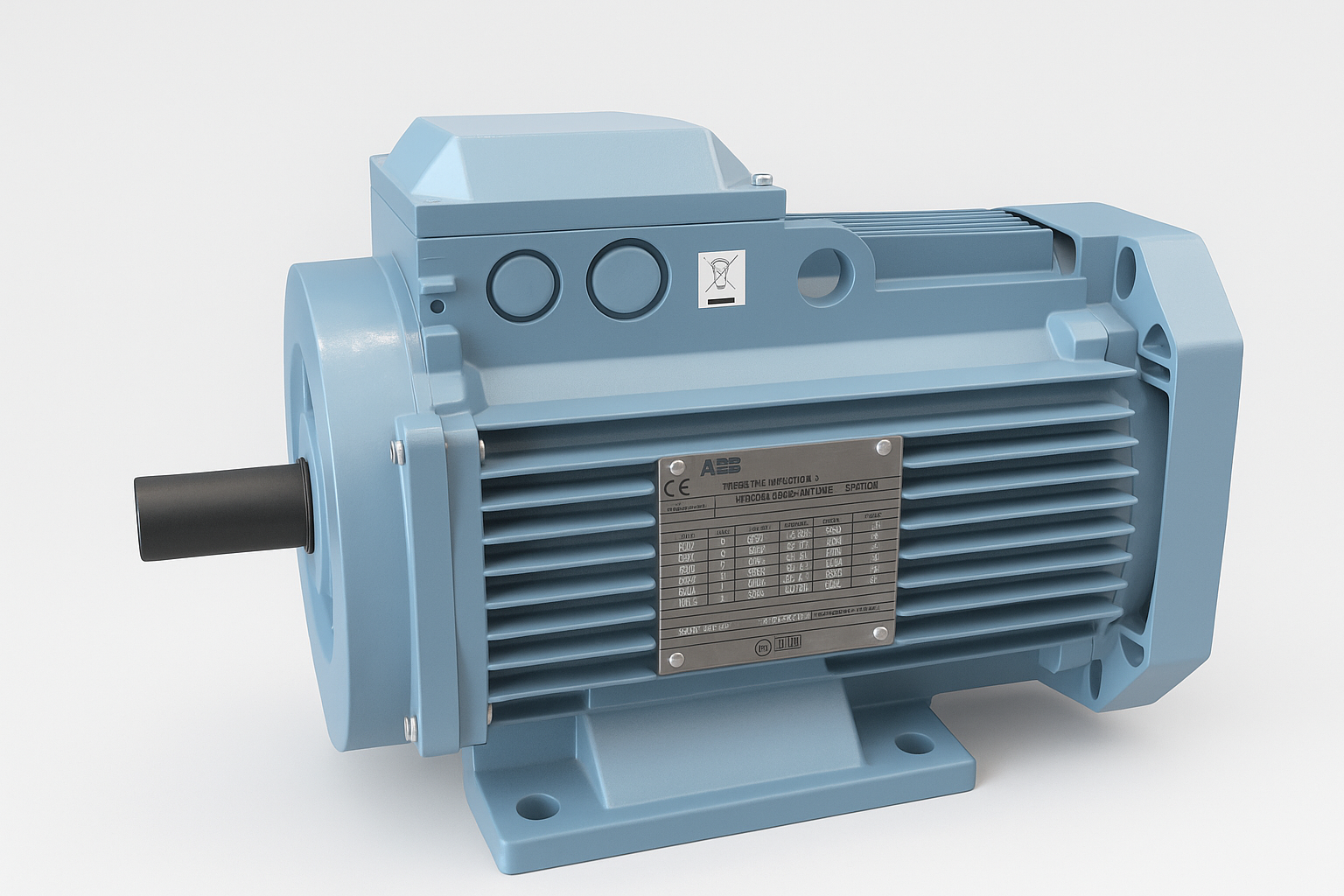

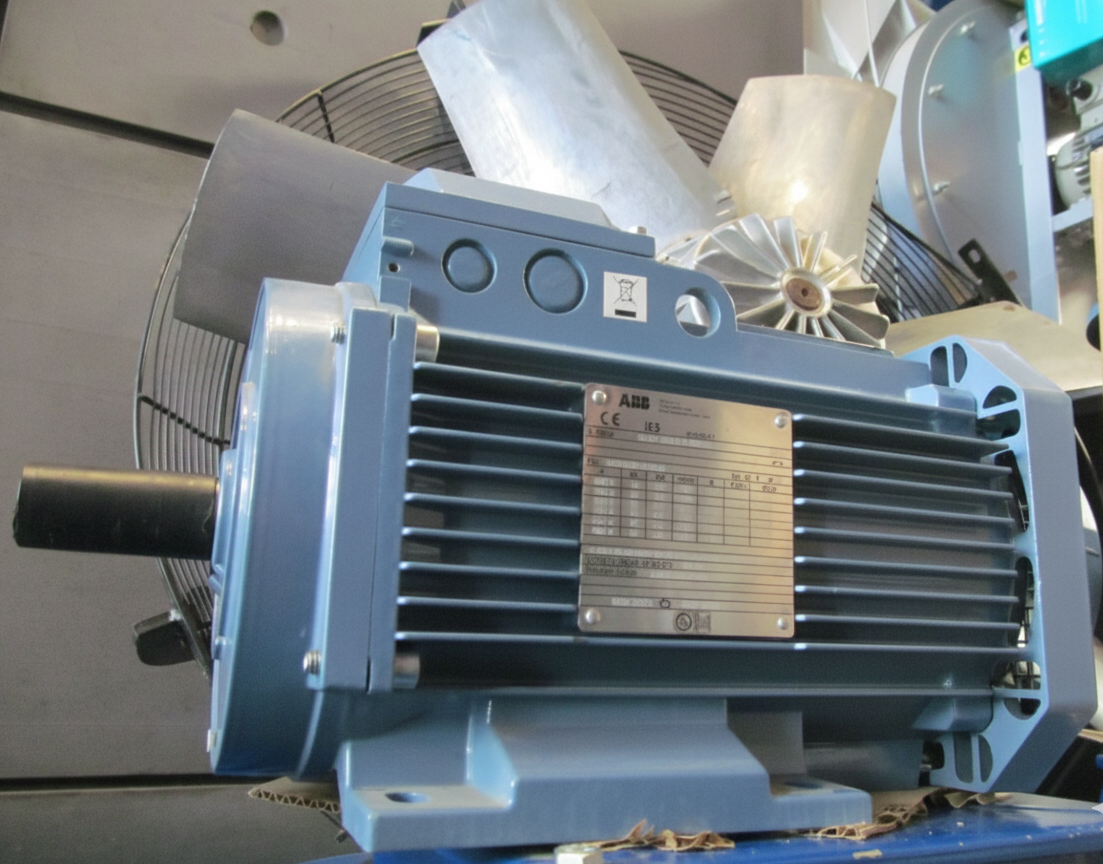

ABB سری M3AA – مدل 100LMB 4

در قلب هر خط تولیدی که به ثبات، دقت و صرفه‌جویی انرژی می‌اندیشد، الکتروموتور ABB سری M3AA – مدل 100LMB 4 می‌تپد. این موتور با استاندارد بهره‌وری IE3 و راندمان بالای 86.9 درصد، ضامن کاهش محسوس هزینه برق و گرمای تلفیقی است؛ سرمایه‌ای که در بلندمدت خود را چند برابر بازمی‌گرداند.

بدنه‌ای کاملاً بسته با حفاظت IP55 و عایق‌بندی کلاس F، این اطمینان را می‌دهد که حتی در محیط‌های پراکنده از گردوغبار یا پاشش مایعات، موتور شما بی‌وقفه و بی‌هراس به کار خود ادامه دهد. یاتاقان‌های صنعتی C3 با آب‌بندی دقیق، لرزش را به حداقل می‌رسانند و طول عمر مکانیکی را به حداکثر می‌رسانند—گواهی بر تعهد ABB به دوام بی‌چون‌وچرای تجهیزاتش.

انعطاف‌پذیریِ ولتاژ و فرکانس (400 V Δ / 690 V Y در 50 و 60 هرتز) امکان نصب این موتور را در هر شبکه‌ برقی جهان فراهم می‌کند. ضریب توان بالا و جریان بهینه‌شده، بار شبکه را کاهش می‌دهد و حداکثر توان را به‌صورت واقعی در اختیار فرایند شما می‌گذارد.

اگر خواهان قلبی آهنین برای خطوط تولید خود هستید—موتوری که با هر دور چرخش اعتماد بسازد، کیفیت را تضمین کند و هزینه‌ها را پایین نگه دارد—ABB سری M3AA مدل 100LMB 4 انتخاب قطعی شماست. این تنها یک موتور نیست؛ نمادی از مهندسی برتر، قدرت بی‌وقفه و آینده‌نگری صنعتی است.

در مجموع، ABB M3AA 100LMB 4 فراتر از یک موتور الکتریکی معمولی است؛ این موتور نمادی از تلفیق مهندسی پیشرفته، دوام بی‌وقفه و صرفه‌جویی ملموس در هزینه‌هاست. وقتی این موتور را انتخاب می‌کنید، قلب خط تولیدتان را به یک شتاب‌دهنده هوشمند و قدرتمند تبدیل می‌کنید که هر دور چرخش آن، نویدبخش بهبود مستمر، ارتقای کیفیت و سودآوری پایدار است.

وقتی هدف شما دستیابی به اوج بهره‌وری، دوام بی‌همتا و کاهش هزینه عملیاتی است، ABB M3AA 100LMB 4 فراتر از یک موتور صرف، به یک شتاب‌دهنده تحول صنعتی بدل می‌شود. هر ویژگی این موتور چندلایه‌ای، برگرفته از سال‌ها تجربه مهندسی و آزمون‌ و خطای سخت‌گیرانه است

ABB M3AA 100LMB 4 با توان اسمی 1.5 kW در 1455 rpm (50 Hz) و 1.7 kW در 1755 rpm (60 Hz)، راندمان IE3 معادل 86.9٪ و cos φ برابر 0.82/0.81، کلاس حفاظتی IP55 و عایق‌بندی حرارتی کلاس F (تا 155 °C)، یاتاقان‌های تلرانس‌دار C3 و پیکربندی ولتاژ دوگانه 400 V Δ/690 V Y ضمن تضمین پایداری حرارتی و دوام مکانیکی در سرویس مداوم S1، حداکثر گشتاور و چگالی توان بالا را با حداقل لرزش و کمترین هزینه نگهداری ارائه می‌دهد—شلیک نهایی به ناکارآمدی و افزایش هزینه‌های عملیاتی در هر شبکه صنعتی.

سری و فریم	M3AA 100LMB 4
کلاس بهره‌وری	IE3
توان خروجی	1.5 kW (50 Hz) / 1.7 kW (60 Hz)
ولتاژ کاری	400 V Δ / 690 V Y (50 Hz)<br>400 V Δ / 690 V Y (60 Hz)
فرکانس کاری	50 Hz / 60 Hz
جریان نامی	2.2 A Δ / 1.3 A Y (50 Hz)<br>2.5 A Δ / 1.4 A Y (60 Hz)
سرعت چرخش	1455 rpm (50 Hz) / 1755 rpm (60 Hz)
ضریب توان (cos φ)	0.82 (50 Hz) / 0.81 (60 Hz)
راندمان	86.9 %
نوع بهره‌برداری	S1 (مداوم)
کلاس عایق‌بندی	F
کلاس حفاظت	IP55
یاتاقان‌ها	6306-ZZ/C3 و 6205-ZZ/C3

ولتاژ و فرکانس تطبیق‌پذیر امکان کار همزمان در شبکه‌های 400 Δ و 690 Y با فرکانس‌های 50 و 60 هرتز، نصب جهانی در هر محیط برقی را تضمین می‌کند و هزینه‌های تغییر تابلو یا ترانسفورماتور را به صفر می‌رساند.

راندمان برتر IE3 و کاهش هزینه انرژی راندمان 86.9٪ در حالت سرویس مداوم، کاهش چشمگیر هدررفت حرارتی و مصرف برق را موجب می‌شود. طی یک سال کاری، صرفه‌جویی در هزینه‌های انرژی به‌قدری تسریع می‌یابد که سرمایه‌گذاری اولیه را در کوتاه‌مدت کاملاً جبران می‌کند.

حفاظت کامل IP55 و عایق کلاس F پوسته کاملاً بسته در برابر نفوذ گرد و غبار و پاشش آب مقاومت می‌کند و عایق کلاس F تا دمای داخلی 155°C تضمین می‌کند که هیچ‌گونه فرسایش حرارتی به سیم‌پیچ‌ها آسیب نرساند.

یاتاقان‌های C3 با مقاومت بالا در برابر لرزش طراحی دقیق 6306-ZZ/C3 و 6205-ZZ/C3 لرزش را به حداقل می‌رساند، اصطکاک را کاهش می‌دهد و عمر مفید مکانیکی را تا 30٪ افزایش می‌دهد—معادل سال‌ها کار بدون نیاز به تعمیرات اساسی.

ضریب توان بهینه و جریان پایین cos φ بالا (0.82 و 0.81) و جریان نامی کم، بار وارده بر شبکه را کاهش می‌دهد و نیاز به اصلاح ضریب توان یا بانک خازنی را تقریباً از بین می‌برد.

سرویس و پشتیبانی جهانی ABB با پوشش گسترده نمایندگی‌ها و انبار قطعات یدکی، در هر قاره و شهر صنعتی می‌توانید مطمئن باشید که تعمیر یا تعویض قریب‌الوقوع انجام خواهد شد.

نصب و نگهداری آسان طراحی B3 و فریم کاملاً استاندارد، جایگزینی سریع روی پایه‌های موجود را ممکن می‌سازد. دسترسی به ترمینال باکس فوقانی و نقشه سیم‌کشی خوانا، زمان راه‌اندازی را به حداقل می‌رساند.

برای مهندسین طراح که دنبال انتخاب بهینه الکتروموتور برای سیستم‌‌های صنعتی هستند، کلید کار در تحلیل همزمان پارامترهای مکانیکی و الکتریکی نهفته است: ابتدا منحنی گشتاور–سرعت بار را دقیقاً با مشخصات موتور (نظیر گشتاور راه‌اندازی، گشتاور نامی و گشتاور حداکثر) منطبق کنید تا از جلوگیری از لغزش یا بارگذاری بیش‌ازحد اطمینان حاصل شود. ضریب سرویس (Service Factor) و کلاس عایق حرارتی (F، H یا کلاس‌های بالاتر) را بر مبنای دمای کاری محیط و نحوه تهویه انتخاب کنید تا عمر مفید سیم‌پیچ‌ها تضمین شود. راندمان درجه IE3 و ضریب توان بالا (Cos φ) نه‌تنها هزینه‌های انرژی را کاهش می‌دهند، بلکه در کاربردهای دارای درایو فرکانس متغیر (VFD) پایداری ولتاژ و جریان را حفظ می‌کنند. توجه به کلاس حفاظت IP و نوع نصب (IM Code) برای شرایط محیطی (گردوغبار، رطوبت، ذرات معلق) و جهت نصب در محوطه‌های بسته یا باز، ایمنی عملیاتی را تضمین می‌کند. همچنین، بررسی مقدار اینرشیا (Inertia) روتور و هماهنگی آن با بارهای دینامیکی—به‌ویژه در راه‌اندازی‌های مکرر—فرسایش مکانیکی و نوسانات گشتاور را به حداقل می‌رساند. در نهایت، با مقایسه هزینه خرید و هزینه کل مالکیت (TCO) شامل نگهداری دوره‌ای، انرژی مصرفی سالانه و دسترس‌پذیری خدمات پس از فروش ABB، تصمیمی اتخاذ کنید که همواره در بلندمدت منجر به حداکثر بهره‌وری و حداقل هزینه عملیاتی گردد.

سفارش و مشاوره

برای دریافت مشاوره تخصصی، استعلام موجودی و معرفی مدل‌های جایگزین، با واحد فروش ما در تماس باشید. ما مجموعه‌ای گسترده‌تر از آنچه در سایت می‌بینید در اختیار داریم.

ایمیل:

واحد فروش بازرگانی: ۳-۳۳۹۶۱۱۳۱

واحد فروش داخلی: ۶-۳۳۹۶۱۱۳۴

وب‌سایت:

واتس‌اپ:

اگر موتور دیگری مد نظر دارید، کافیست تصویر پلاک آن را ارسال کنید تا طبق همین ساختار برایتان آماده کنیم. ما همیشه آماده‌ایم تا بهترین گزینه را برای نیاز شما پیشنهاد دهیم.

با ما تماس بگیرید تا انتخابتان، نه‌تنها دقیق بلکه هوشمندانه باشد. ما کنار شما هستیم تا هر موتور، دقیقاً همان چیزی باشد که باید باشد.

مشخصه	مقدار (۵۰ هرتز)	مقدار (۶۰ هرتز)	توضیحات
قدرت نامی (kW)	۱.۵	۱.۷	توان خروجی S1؛ برای ~۲ اسب بخار. فرمول گشتاور: T (Nm) = (۱.۵ × ۹۵۵۰) / ۱۴۵۵ ≈ ۹.۸. مناسب پمپ/فن متوسط.
سرعت نامی (RPM)	۱۴۵۵	۱۷۵۵	۴ قطب؛ سرعت متوسط برای تعادل. slip ~۳% طبیعی؛ با VFD تا ۲۰۰۰ RPM.
ولتاژ نامی (V)	۴۰۰ Δ / ۶۹۰ Y	۴۶۰ Δ / ۸۰۰ Y	سه‌فاز؛ اتصال Δ/Y. تحمل ±۱۰%؛ سازگار ایران/اروپا.
فرکانس (Hz)	۵۰	۶۰	دوفرکانسه؛ با VFD تا ۴۰۰ Hz.
جریان نامی (A)	۲.۲ Δ / ۱.۳ Y	۲.۵ Δ / ۱.۴ Y	بسته به اتصال؛ PF در محاسبات کابل.
ضریب توان (cos φ)	۰.۸۲	۰.۸۱	بهره‌وری الکتریکی؛ با PFC تا ۰.۹۵.
راندمان (%)	۸۶.۹ (۱۰۰% بار) / ۸۷.۰ (۷۵%) / ۸۵.۰ (۵۰%)	۸۷.۰ (۱۰۰%) / ۸۷.۱ (۷۵%) / ۸۵.۵ (۵۰%)	IE3؛ صرفه‌جویی ۱۵% vs IE2. IEC 60034-2-1.
گشتاور نامی (Nm)	۹.۸	۹.۳	برای استارت مکرر (۲.۵x)؛ بار اینرسی متوسط.
گشتاور راه‌اندازی (x نامی)	۲.۵-۳.۰	۲.۵-۳.۰	بدون استارتر؛ VFD نرم می‌کند.
اندازه فریم	۱۰۰ LMB	۱۰۰ LMB	ارتفاع شفت ۱۰۰ mm؛ ابعاد ~۳۲۰x۱۶۰x۲۲۰ mm.
درجه حفاظت	IP55	IP55	مقاوم آب/گرد؛ برای IP65 اختیاری.
کلاس عایق	F (۱۵۵°C)	F (۱۵۵°C)	ΔT ۸۰K؛ محیط تا ۴۰°C، ارتفاع <۱۰۰۰ m.
نوع خنک‌کاری	IC411 (هوا طبیعی)	IC411	فن داخلی؛ صدا <۷۰ dB.
نوع نصب	IM B3 (پایه) / B5/B14/B34	IM B3 / B5/B14/B34	فریم ۱۰۰؛ آسان برای صنعتی.
وزن (kg)	۲۲	۲۲	آلومینیوم؛ حمل متوسط.
یاتاقان‌ها (DE/NDE)	۶۳۰۶-ZZ/C3 / ۶۲۰۵-ZZ/C3	۶۳۰۶-ZZ/C3 / ۶۲۰۵-ZZ/C3	C3 clearance؛ عمر >۳۰,۰۰۰ h، روغن‌کاری سالانه.
دمای محیط (°C)	-۱۵ تا +۴۰	-۱۵ تا +۴۰	derating ۱% per °C بالای ۴۰.
استاندارد	IEC 60034-1/30-1	IEC 60034-1/30-1	CE/RoHS؛ VSD سازگار.
کد محصول نمونه	3GAA102003-ADJ	3GAA102003-ADJ	بسته ولتاژ؛ سری M3AA ۱۰۰/۴.
کاربردهای اصلی	پمپ سانتریفیوژ/فن صنعتی/کمپرسور/نوار نقاله متوسط	پمپ/فن/کمپرسور	۲۴/۷ در تولیدی؛ Industry 4.0 با سنسور اختیاری.
