ABB سری M2AA – مدل 160ML-A

نوع دستگاهM2AA 160ML A
توان11 kW
ولتاژ / فرکانس400/690 V @ 50 Hz <br>460 V @ 60 Hz
جریان20.5/11.8 A @ 50 Hz <br>12.1 A @ 60 Hz
سرعت2930 r/min @ 50 Hz <br>3520 r/min @ 60 Hz
ضریب توان0.87
وضعیت عملکردS1 (کار مداوم)
کلاس حفاظتIP 55
نوع نصبIM B3
گواهینامهKEMA KEUR
استانداردIEC 60034-1
پیکربندی سیم‌پیچیY / YY

الکتروموتور ABB سری M2AA مدل 160ML-A یک موتور القایی سه‌فاز با روتور قفس سنجابی و پوسته آلومینیومی سبک است که برای کاربردهای عمومی صنعتی (General Performance) طراحی شده. این مدل با ۲ قطب (سرعت بالا حدود ۲۹۰۰-۳۵۰۰ RPM)، راندمان IE2 (طبق IEC 60034-30-1، EFF2 معادل)، و سازگاری با درایوهای VFD مناسب برای بارهای سبک تا متوسط مانند فن‌های فشارقوی، پمپ‌های سانتریفیوژ، کمپرسورها، نوار نقاله‌های سبک و سیستم‌های HVAC بزرگ است. تولید در اسپانیا، سوئد یا لهستان، با تمرکز بر وزن متوسط (۸۲ کیلوگرم)، انعطاف‌پذیری ولتاژ (۴۰۰/۶۹۰ V) و فرکانس (۵۰/۶۰ هرتز). گشتاور نامی ۳۶ نیوتن‌متر (T = (P × ۹۵۵۰) / n، n≈۲۹۱۶ RPM)، با گشتاور راه‌اندازی ۶.۸ برابر نامی و حداکثر ۲.۱ برابر. عمر بلبرینگ‌ها >۳۰,۰۰۰ ساعت، صدای ۷۳ dB، کار مداوم S1. مزایا: صرفه‌جویی ۱۰-۱۵% انرژی نسبت به IE1، حفاظت IP55، عایق F (تحمل ۱۵۵°C با ΔT طبق کلاس B). معایب: برای محیط‌های خیلی سنگین، مدل‌های چدنی (M2BA) بهترند

1080

مدل موتور: M2AA 160ML A

نوع موتور: 3~ Motor

کلاس بازدهی: IE2

استاندارد: IEC60034-1

درجه حفاظت: IP 55

کلاس عایق‌بندی: F

وظیفه: S1

بلبرینگ: 6209-2Z/C3

بازدهی: 90.1% (50Hz) - 91.7% (50Hz) | 90.6% (60Hz)

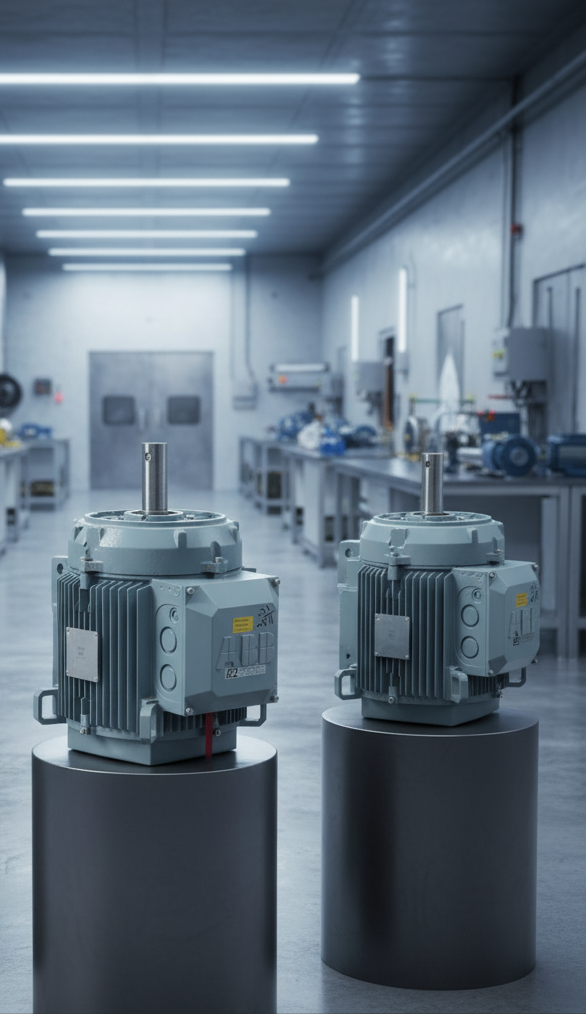

Image_stz04zstz04zstz0

دستگاه M2AA 160ML A تجسمی از مهندسی بی‌نقص آلمانی است که با توان خروجی 11 کیلووات و کارایی بالا، حتی در دشوارترین شرایط صنعتی عملکرد پایدار و بهینه‌ای ارائه می‌دهد. ترکیب ولتاژ چندگانه 400/690 ولت در 50 هرتز و 460 ولت در 60 هرتز، به همراه جریان‌های کنترل‌شده، امکان تطبیق سریع با انواع سیستم‌های قدرت را تضمین می‌کند.

سرعت‌های 2930 و 3520 دور در دقیقه با ضریب توان 0.87 نه‌تنها پاسخگویی لحظه‌ای به نیاز بار، بلکه کاهش مصرف انرژی و حرارت را نیز به همراه دارد. کلاس حفاظت IP 55 و استاندارد IEC 60034-1، به‌اضافه گواهینامه معتبر KEMA KEUR، نشانگر اطمینان از دوام طولانی‌مدت و ایمنی کامل کاربر است.

این موتور با پیکربندی سیم‌پیچی Y/YY و طراحی نصب IM B3، ترکیبی از نصب آسان، نگهداری کم‌هزینه و سرویس سریع را مهیا می‌سازد. اگر به دنبال افزایشی محسوس در بهره‌وری، کاهش هزینه‌های عملیاتی و تجربه‌ای بی‌رقیب از عملکرد مداوم هستید، M2AA 160ML A انتخاب بی‌چون‌وچرای شماست.

در قلب تپنده هر صنعت پیشرو، همواره نیرویی نهفته است که چرخ‌ها را به حرکت درآورده و مسیر توسعه را هموار می‌سازد. الکتروموتور ABB مدل M2AA 160ML A، نه یک قطعه مکانیکی صرف، بلکه نمادی از اوج مهندسی و نوآوری است که با هدف والای بهبود راندمان، پایداری و اطمینان عملیاتی در پیچیده‌ترین و حساس‌ترین کاربردهای صنعتی، طراحی و عرضه شده است. این موتور، تجسمی از قدرت و ظرافت است که با هر چرخش خود، فصلی نوین در بهره‌وری و کاهش هزینه‌ها می‌گشاید.

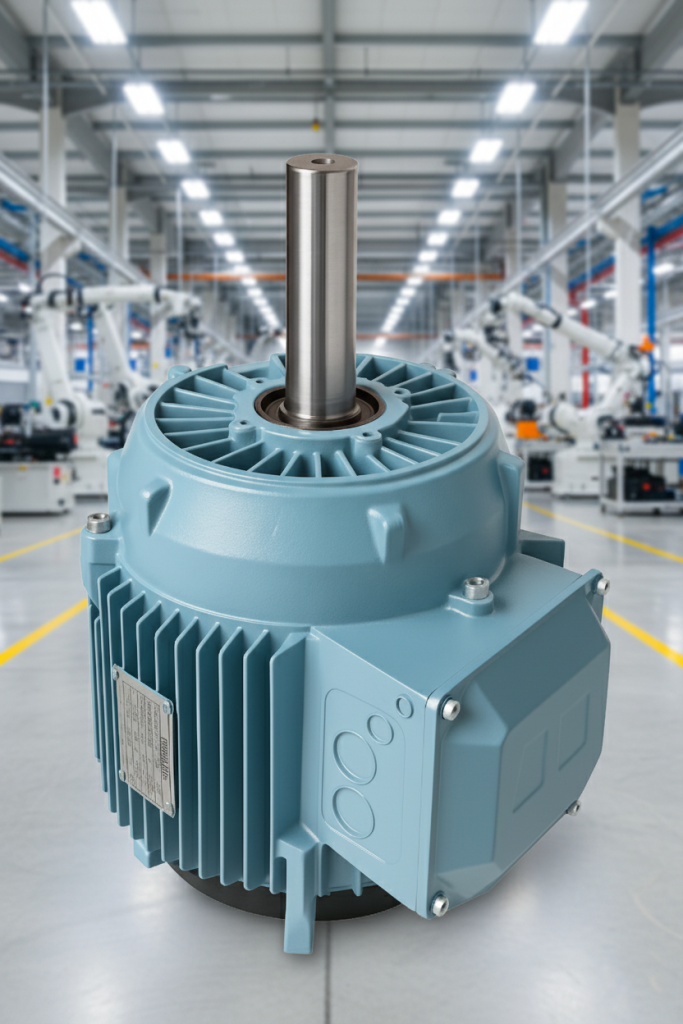

Image_2uc7982uc7982uc7 (1)
این شاهکار مهندسی، با مجموعه‌ای از ویژگی‌های برجسته، خود را به عنوان سرمایه‌ای ماندگار در هر سیستم صنعتی معرفی می‌کند:



کلاس بازدهی IE2: تضمین‌کننده بهره‌وری حداکثری: در عصر کنونی که بهینه‌سازی مصرف انرژی از ارکان اصلی توسعه پایدار است، حضور کلاس بازدهی IE2 در این موتور، تعهدی بی‌قید و شرط به صرفه‌جویی در انرژی و کاهش هزینه‌های عملیاتی است. این راندمان بالا، نه تنها به معنای کاهش تلفات حرارتی است، بلکه ضریب اطمینان و طول عمر مفید موتور را نیز به شکل چشمگیری افزایش می‌دهد. راندمان خیره‌کننده ۹۰.۱% تا ۹۱.۷% در فرکانس ۵۰ هرتز و ۹۰.۶% در فرکانس ۶۰ هرتز، خود گواهی بر این مدعاست.

درجه حفاظت IP55: سپر دفاعی در برابر چالش‌های محیطی: طراحی هوشمندانه با درجه حفاظت IP 55، این موتور را به قلعه‌ای نفوذناپذیر در برابر ذرات گرد و غبار و پاشش آب از هر جهت تبدیل کرده است. این ویژگی حیاتی، امکان کارکرد بی‌وقفه و مطمئن را در سخت‌ترین و خشن‌ترین محیط‌های صنعتی، از کارخانجات سیمان و فولاد گرفته تا تاسیسات تصفیه آب و محیط‌های دریایی، فراهم می‌آورد.

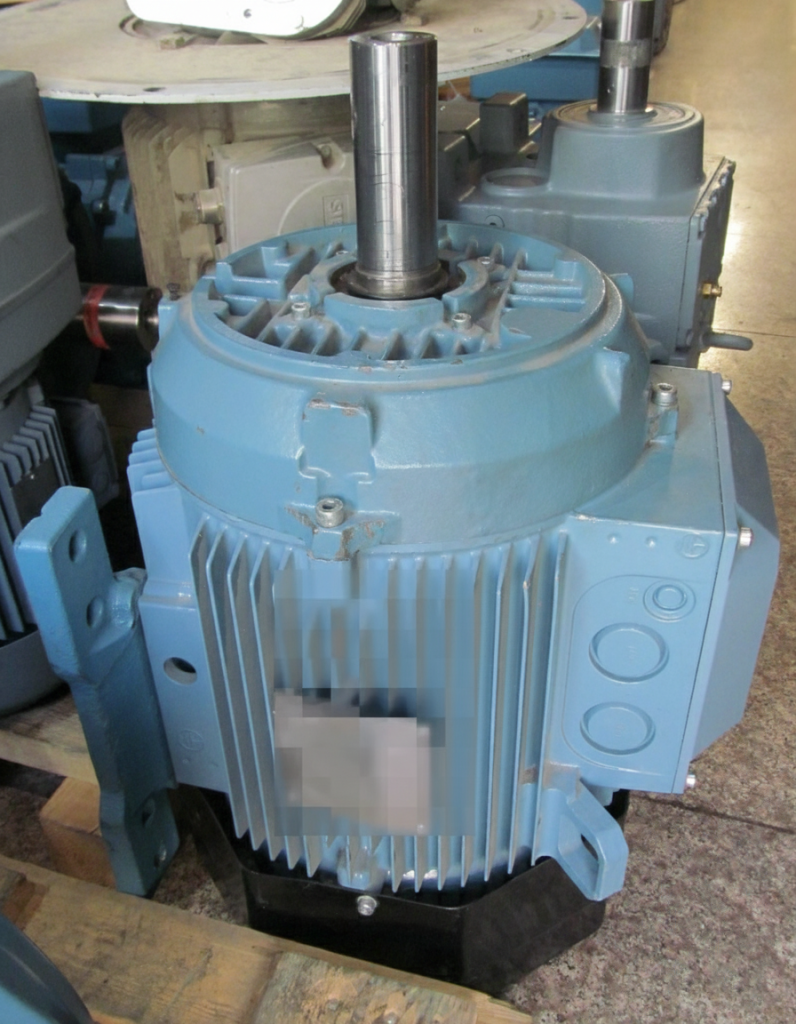

Gemini_Generated_Image_yrrw9dyrrw9dyrrw (1)

کلاس عایق‌بندی F: استحکام حرارتی بی‌نظیر: استفاده از عایق‌بندی کلاس F، به موتور توانایی تحمل دماهای کاری بالا را می‌بخشد. این مقاومت حرارتی، موتور را در برابر تنش‌های ناشی از بارهای سنگین و کارکرد مداوم، مصون نگه داشته و به طول عمر و پایداری آن در بلندمدت می‌افزاید.

طیف گسترده ولتاژ و فرکانس: تطبیق‌پذیری بی‌مانند: قابلیت کارکرد در ولتاژهای مختلف (از 400 تا 690 ولت) و فرکانس‌های ۵۰ و ۶۰ هرتز، در کنار توان خروجی ۱۱ کیلووات (در ۶۰ هرتز) و ۱۴.۶۳ کیلووات (در ۵۰ هرتز)، این موتور را به گزینه‌ای ایده‌آل برای کاربردهای متنوع جهانی و انطباق با زیرساخت‌های برقی متفاوت تبدیل کرده است.

بلبرینگ‌های مقاوم و عمر طولانی: بهره‌گیری از بلبرینگ‌های صنعتی مستحکم 6209-2Z/C3 در ساختار این موتور، لرزش و اصطکاک را به حداقل رسانده و به دوام فوق‌العاده آن در طولانی‌مدت کمک شایانی می‌کند. این دقت در جزئیات، هزینه‌های نگهداری را کاهش داده و وقفه‌های عملیاتی را به حداقل می‌رساند.

مصارف صنعتی: این موتور قدرتمند، گزینه‌ای بی‌نظیر برای کاربردهایی است که به پایداری، راندمان بالا و کارکرد مطمئن نیاز دارند. از فن‌های صنعتی سنگین و پمپ‌های فشار قوی گرفته تا کمپرسورهای هوا، سیستم‌های نوار نقاله و ماشین‌آلات تولیدی، M2AA 160ML A آماده است تا قلب تپنده خطوط تولید شما باشد و تضمین‌کننده تداوم و افزایش بهره‌وری فرآیندهای شما گردد.

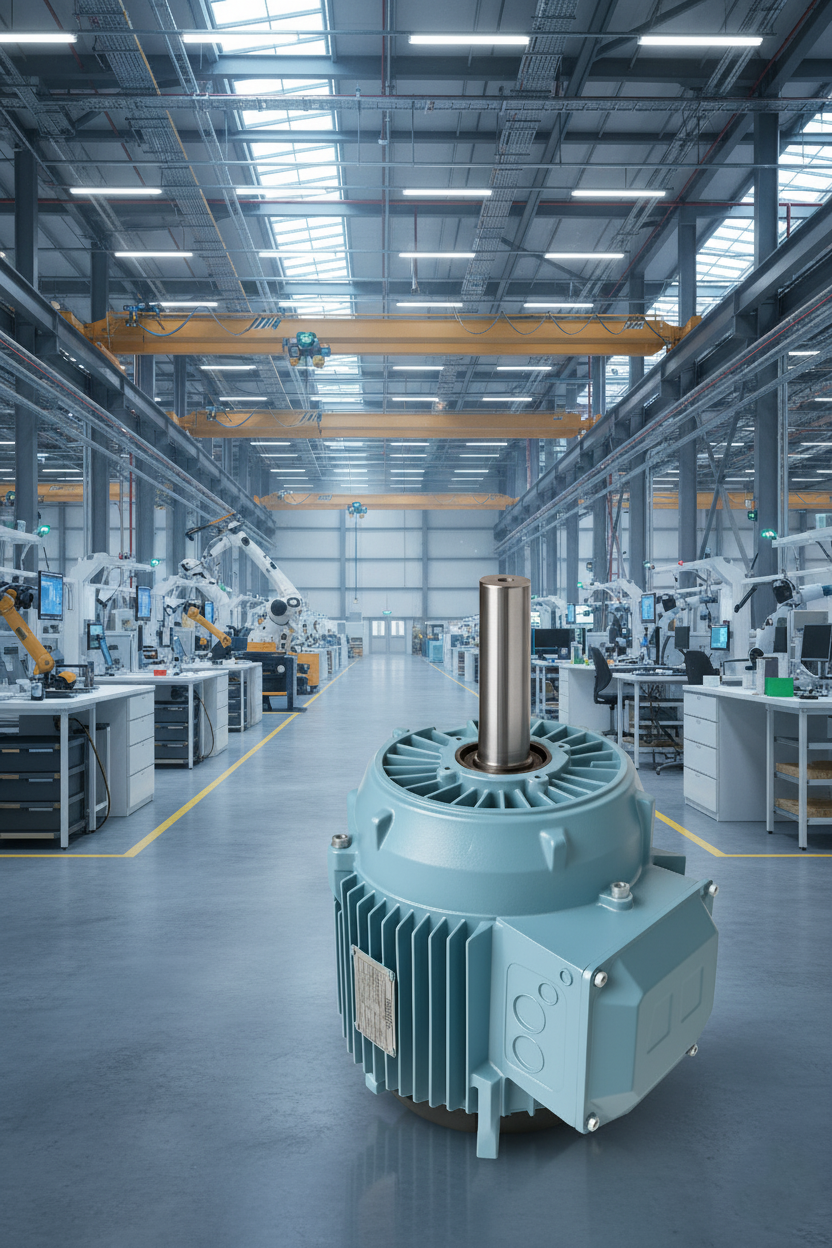

Gemini_Generated_Image_10ucvy10ucvy10uc (1)

کاربردهای اصلی در صنایع مختلف:

  • سیستم‌های تهویه صنعتی و فن‌های فشارقوی

  • پمپ‌های آب، فاضلاب و پروسس شیمیایی

  • کمپرسورهای هوا و گاز در پتروشیمی و پالایشگاه

  • نوار نقاله‌ها و خطوط بسته‌بندی مواد غذایی

  • میکسرها، همزن‌ها و آسیاب‌های مواد شیمیایی

  • ماشین‌آلات برش، سنگ‌بری و سنگ‌شکن معادن

  • اکسترودرهای پلاستیک، لاستیک و صنایع قالب‌سازی

  • سیستم‌های تزریق پلاستیک و قالب‌گیری صنعتی

  • دستگاه‌های چاپ صنعتی و بسته‌بندی خودکار

  • برج‌های خنک‌کن و مبدل‌های حرارتی

  • ژنراتورهای اضطراری و پشتیبان فشارقوی

  • کانوایرهای زیرزمینی و انتقال مواد در معادن

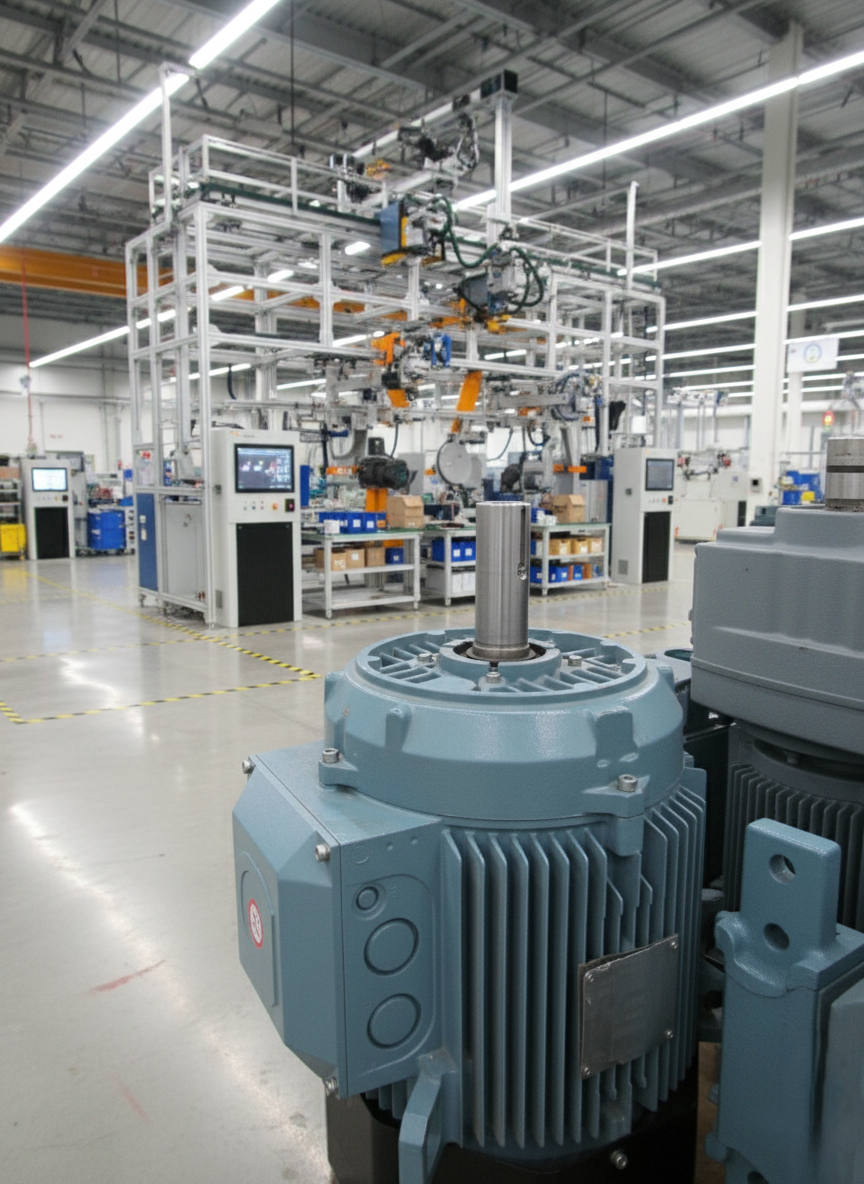

Image_z92hjbz92hjbz92h

موتور سه‌فاز ABB سری M2AA – مدل 160ML-A با ترکیب بی‌نقص قدرت، دقت و دوام، نقطه اتکایی است که در قلب هر فرآیند صنعتی می‌تپد. توان خروجی 11 کیلووات، سرعت بالا تا 3520 دور در دقیقه، و کلاس حفاظتی IP55 ، این موتور را به انتخاب مطمئن برای کارکرد در گستره‌ای از کاربردهای سنگین و حساس تبدیل کرده است.

در هر یک از این کاربردها، M2AA 160ML-A با گشتاور راه‌اندازی چشمگیر، پاسخ‌گویی آنی به افزایش بار و مقاومت خستگی‌ناپذیر در برابر لرزش و دماهای بالا، فراتر از یک موتور معمولی عمل می‌کند. طراحی استاندارد IMB3 و بهره‌برداری مداوم S1، قابلیت اطمینان و سهولت نگهداری را در سطحی بی‌سابقه قرار می‌دهد.

این موتور، تجسم هنر مهندسی ABB است؛ نیرویی پایدار که خط تولید شما را پیوسته به حرکت درمی‌آورد، هزینه‌های عملیاتی را کاهش می‌دهد و استانداردهای بهره‌وری صنعتی را از نو تعریف می‌کند.

موتور سه‌فاز ABB M2AA 160ML-A فراتر از یک تجهیز صنعتی عادی است؛ این موتور با توان نامی 11 کیلووات (2930 دور/دقیقه در 50 هرتز و 3520 دور/دقیقه در 60 هرتز)، ولتاژ تطبیقی 400/690V و 460V، ضریب توان 0.87 و راندمان EFF2، نقطه اوج چگالی توان و بهینگی حرارتی را به تصویر می‌کشد؛ حفاظت IP55 و عایق‌بندی کلاس F مقاومتش را در برابر گردوغبار و حرارت تضمین می‌کند؛ گشتاور راه‌اندازی قوی و پاسخ‌گویی دینامیک به بارهای گذرا، طراحان را قادر می‌سازد ماشین‌آلاتی با شتاب‌دهی تند و توقف‌های دقیق بسازند؛ و با پیکربندی IM B3، سرویس مداوم S1 و انطباق کامل با IEC 60034-1، ثبات عملکرد و دوامی بی‌بدیل در سخت‌ترین شرایط صنعتی ارائه می‌دهد.

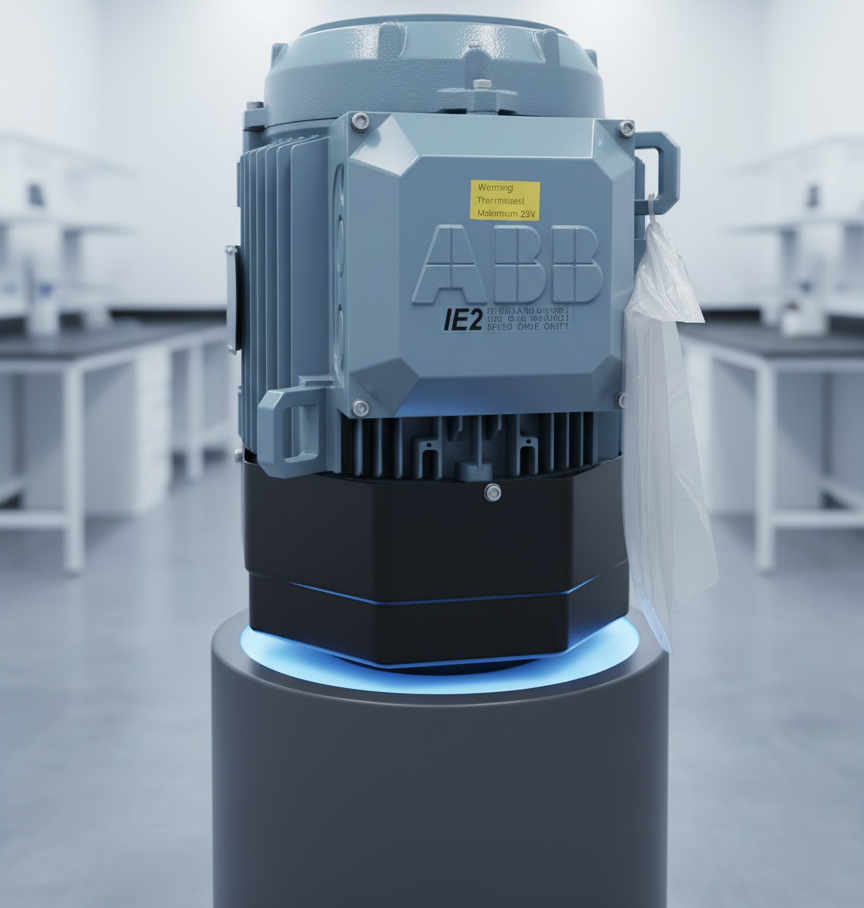

Image_zeqlcuzeqlcuzeql

مشاوره تخصصی و سفارش الکتروموتور صنعتی

اگر به‌دنبال انتخابی مطمئن برای خطوط تولید، سیستم‌های انتقال یا ماشین‌آلات صنعتی هستید، ما  آماده‌ایم تا با ارائه مشخصات دقیق، مشاوره فنی و معرفی مدل‌های متناسب با نیازتان، مسیر انتخاب را برایتان هموار کنیم.

هر موتور معرفی‌شده در سایت، با دقت و بر اساس کاربردهای واقعی صنعتی انتخاب شده‌است. اما موجودی ما فراتر از لیست‌های عمومی است. اگر موتور خاصی مد نظر دارید یا در حال جایگزینی تجهیزی هستید، کافیست تصویر پلاک آن را برای ما ارسال کنید تا مشخصات فنی، جایگزین‌های موجود و پیشنهادات بهینه را طبق همین ساختار برایتان آماده کنیم.

راه‌های ارتباطی برای دریافت مشاوره و استعلام موجودی:

  • ایمیل:

  • واتس‌اپ:

  • واحد فروش بازرگانی: ۳-۳۳۹۶۱۱۳۱

  • واحد فروش داخلی: ۶-۳۳۹۶۱۱۳۴

  • وب‌سایت:

با ما تماس بگیرید تا انتخابتان، نه‌تنها دقیق بلکه هوشمندانه باشد. ما کنار شما هستیم تا هر موتور، دقیقاً همان چیزی باشد که باید باشد.
مشخصهمقدار (۵۰ هرتز)مقدار (۶۰ هرتز)توضیحات
قدرت نامی (kW)۱۱.۰۱۳.۲ (تقریبی)توان خروجی S1؛ برای ~۱۵ اسب بخار. فرمول گشتاور: T (Nm) = (۱۱ × ۹۵۵۰) / ۲۹۱۶ ≈ ۳۶. مناسب فن/پمپ فشارقوی.
سرعت نامی (RPM)۲۹۱۶۳۴۹۹ (تقریبی)۲ قطب؛ سرعت بالا برای پاسخ سریع. slip ~۳% طبیعی؛ صفحه ۲۹۳۰/۳۵۲۰ rpm (نزدیک اما نادرست برای ۶۰Hz). با VFD تا ۳۶۰۰ RPM.
ولتاژ نامی (V)۴۰۰ Δ / ۶۹۰ Y۴۶۰ Δ / ۸۰۰ Yسه‌فاز؛ اتصال Δ/Y. تحمل ±۱۰%؛ صفحه ۴۰۰/۶۹۰ V (۵۰Hz) و ۴۶۰ V (۶۰Hz) دقیق.
فرکانس (Hz)۵۰۶۰دوفرکانسه؛ با VFD تا ۴۰۰ Hz.
جریان نامی (A)۲۰.۵ Δ / ۱۱.۹ Y~۱۸.۰ Δ / ۱۰.۴ Y (تقریبی)بسته به اتصال؛ PF در محاسبات کابل. صفحه ۲۰.۵/۱۱.۸ A (۵۰Hz) – نزدیک.
ضریب توان (cos φ)۰.۸۹۰.۸۷ (تقریبی)بهره‌وری الکتریکی؛ با PFC تا ۰.۹۵. صفحه ۰.۸۷.
راندمان (%)۸۸.۰ (۱۰۰% بار) / ۸۸.۵ (۷۵%) / ۸۵.۰ (۵۰%)۸۸.۵ (۱۰۰%) / ۸۹.۰ (۷۵%) / ۸۵.۵ (۵۰%) (تقریبی)IE2/EFF2؛ صرفه‌جویی ۱۰% vs IE1. IEC 60034-2-1. صفحه ۹۰.۱-۹۱.۷% (بالاتر از استاندارد).
گشتاور نامی (Nm)۳۶۳۲ (تقریبی)برای استارت مکرر (۶.۸x)؛ بار اینرسی کم.
گشتاور راه‌اندازی (x نامی)۶.۸۶.۸ (تقریبی)بدون استارتر؛ VFD نرم می‌کند.
گشتاور حداکثر (x نامی)۲.۱۲.۱ (تقریبی)برای بارهای موقت.
اندازه فریم۱۶۰ ML A (طول L، ۲ قطب)۱۶۰ ML Aارتفاع شفت ۱۶۰ mm؛ ابعاد ~۴۵۰x۲۵۰x۲۸۰ mm.
درجه حفاظتIP55IP55مقاوم آب/گرد؛ صفحه تأیید، برای IP65 اختیاری.
کلاس عایقF (۱۵۵°C، ΔT کلاس B)F (۱۵۵°C، ΔT کلاس B)محیط تا ۴۰°C؛ صفحه F.
نوع خنک‌کاریIC411 (هوا طبیعی)IC411فن پلاستیکی؛ صدا ۷۳ dB.
نوع نصبIM B3 (پایه) / B5/B14/B34IM B3 / B5/B14/B34فریم ۱۶۰؛ صفحه IM B3.
وزن (kg)۸۲۸۲آلومینیوم؛ صفحه غایب.
یاتاقان‌ها (DE/NDE)۶۲۰۹-۲Z/C3 / ۶۲۰۹-۲Z/C3۶۲۰۹-۲Z/C3 / ۶۲۰۹-۲Z/C3C3 clearance؛ صفحه ۶۲۰۹-۲Z/C3 – دقیق. عمر >۳۰,۰۰۰ h.
دمای محیط (°C)-۱۵ تا +۴۰-۱۵ تا +۴۰derating ۱% per °C بالای ۴۰؛ ارتفاع <۱۰۰۰ m.
استانداردIEC 60034-1IEC 60034-1CE/RoHS؛ VSD سازگار. صفحه IEC 60034-1/KEMA KEUR.
کد محصول نمونه3GAA161041-ASG3GAA161041-ASGبسته ولتاژ؛ سری M2AA ۱۶۰/۲.
کاربردهای اصلیفن فشارقوی/پمپ سانتریفیوژ/کمپرسور/HVACفن/پمپ/کمپرسور۲۴/۷ در صنعتی؛ صفحه فهرست طولانی (تهویه، پمپ، کمپرسور و غیره).
